Marca:
Gigabyte
Modelo:

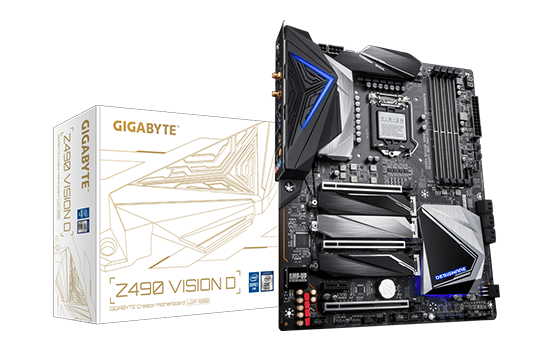

Z490 VISION D
CPU:
Suporte para 10 de Geração Intel ® Núcleo ™ i9 processadores / Intel ® Core ™ i7 processadores / Intel ® Core ™ i5 processadores / Intel ® Core ™ i3 processadores / Intel ® Pentium ® processadores / Intel ® Celeron ® processadores no pacote LGA1200
O cache L3 varia com a CPU
Chipset:
Chipset Intel ® Z490 Express
Memória:
Processadores Intel ® Core ™ i9 / i7:
Suporte para DDR4 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC ) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2933/2800/2666/2400 / 2133 MHz
Intel ® Núcleo ™ i5 / i3 / Pentium ® / Celeron ® processadores:
Suporte para DDR4 2666/2400/2133 MHz
4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8 (operar no modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos integrados:
Processador gráfico integrado + Controlador Intel ® Thunderbolt ™ 3:
2 conectores Intel ® Thunderbolt ™ 3 (portas USB Tipo C ™), que suportam saídas de vídeo DisplayPort e Thunderbolt ™ e uma resolução máxima de 5120 x 2880 a 60 Hz com 24 bpp
* Devido aos recursos limitados de E / S do PC arquitetura, o número de dispositivos Thunderbolt ™ que podem ser usados depende do número de dispositivos PCI Express que estão sendo instalados. (Consulte o Capítulo 1-7, "Conectores do painel traseiro", para obter mais informações.)
* Suporte para a versão DisplayPort 1.4, HDCP 2.3 e HDR.
Processador gráfico integrado - Suporte para gráficos HD Intel® :
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 30 Hz
* Suporte para a versão HDMI 1.4 e HDCP 2.3.
Memória compartilhada máxima de 512 MB
Áudio:
Codec Realtek ® ALC1220-VB
* O conector de saída de linha do painel traseiro suporta áudio DSD.
Suporte para DTS: X ® Ultra
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
Suporte para saída S / PDIF
LAN:
1 x chip de LAN Intel ® 2.5GbE (2.5 Gbit / 1 Gbit / 100 Mbit) (LAN1)
1 x chip LAN Intel ® GbE (1 Gbit / 100 Mbit) (LAN2)
Módulo de comunicação sem fio:
Intel ® Wi-Fi 6 AX201
WIFI a, b, g, n, ac com recursos da onda 2, ax, suportando banda dupla de 2,4 / 5 GHz
BLUETOOTH 5.1
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
* A taxa real de dados pode variar dependendo do ambiente e do equipamento.
Slots de expansão:
1 x slot PCI Express x16, executando x16 (PCIEX16)
* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.
1 slot PCI Express x16, executando x8 (PCIEX8)
* O slot PCIEX8 compartilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 é preenchido, o slot PCIEX16 opera no modo até x8.
1 slot PCI Express x16, executando x4 (PCIEX4)
* O slot PCIEX4 compartilha largura de banda com o conector M2P_SB. O slot PCIEX4 opera no modo até x2 quando um SSD PCIe é instalado no conector M2P_SB.
1 x slot PCI Express x1
(todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
1 conector M.2 Socket 1 para um módulo sem fio Intel ® CNVi (CNVI)
Tecnologia Multi-Gráfica
Suporte para as tecnologias NVIDIA ® Quad-GPU SLI ™ e NVIDIA ® SLI ™ de 2 vias
Suporte para as tecnologias AMD Quad-GPU CrossFire ™ e 2-Way AMD CrossFire ™
Interface de armazenamento
1 x conector M.2 (soquete 3, chave M, tipo 2280/22110 SATA e suporte a SSD PCIe x4 / x2) (M2A_CPU)
1 x conector M.2 (soquete 3, chave M, tipo 2280/22110 SATA e suporte a SSD PCIe x4 / x2) (M2M_SB)
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte PCIe x4 / x2 SSD) (M2P_SB)
6 x conectores SATA de 6 Gb / s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
* Consulte "1-8 Conectores internos" para obter os avisos de instalação dos conectores PCIEX4, M.2, SATA.
Pronto para memória Intel ® Optane ™
USB:
Chipset + Controlador Intel ® Thunderbolt ™ 3:
2 portas USB Type-C ™ no painel traseiro, com suporte a USB 3.2 Gen 2
Chipset:
1 porta USB Type-C ™ com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
2 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
2 x portas USB 2.0 / 1.1 no painel traseiro
Chipset + Hub USB 3.2 Gen 1:
4 portas USB 3.2 Gen 1 no painel traseiro
Chipset + Hub USB 2.0:
4 portas USB 2.0 / 1.1 disponíveis através dos conectores USB internos
Conectores de E / S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x conector de alimentação PEG
1 x cabeçalho de ventilador da CPU
1 x cabeçalho do ventilador da CPU de refrigeração a água
4 x cabeçalhos de ventilador do sistema
2 x cabeçalhos da bomba de refrigeração do sistema / ventilador de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa de LED RGB
3 x soquete M.2 3 conectores
6 x conectores SATA de 6 Gb / s
1 x cabeçalho no painel frontal
1 x conector de áudio no painel frontal
1 x conector USB Type-C ™, com suporte a USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x cabeçalhos USB 2.0 / 1.1
1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
2 x conectores de sensor de temperatura
1 x jumper CMOS claro
1 x botão Q-Flash Plus

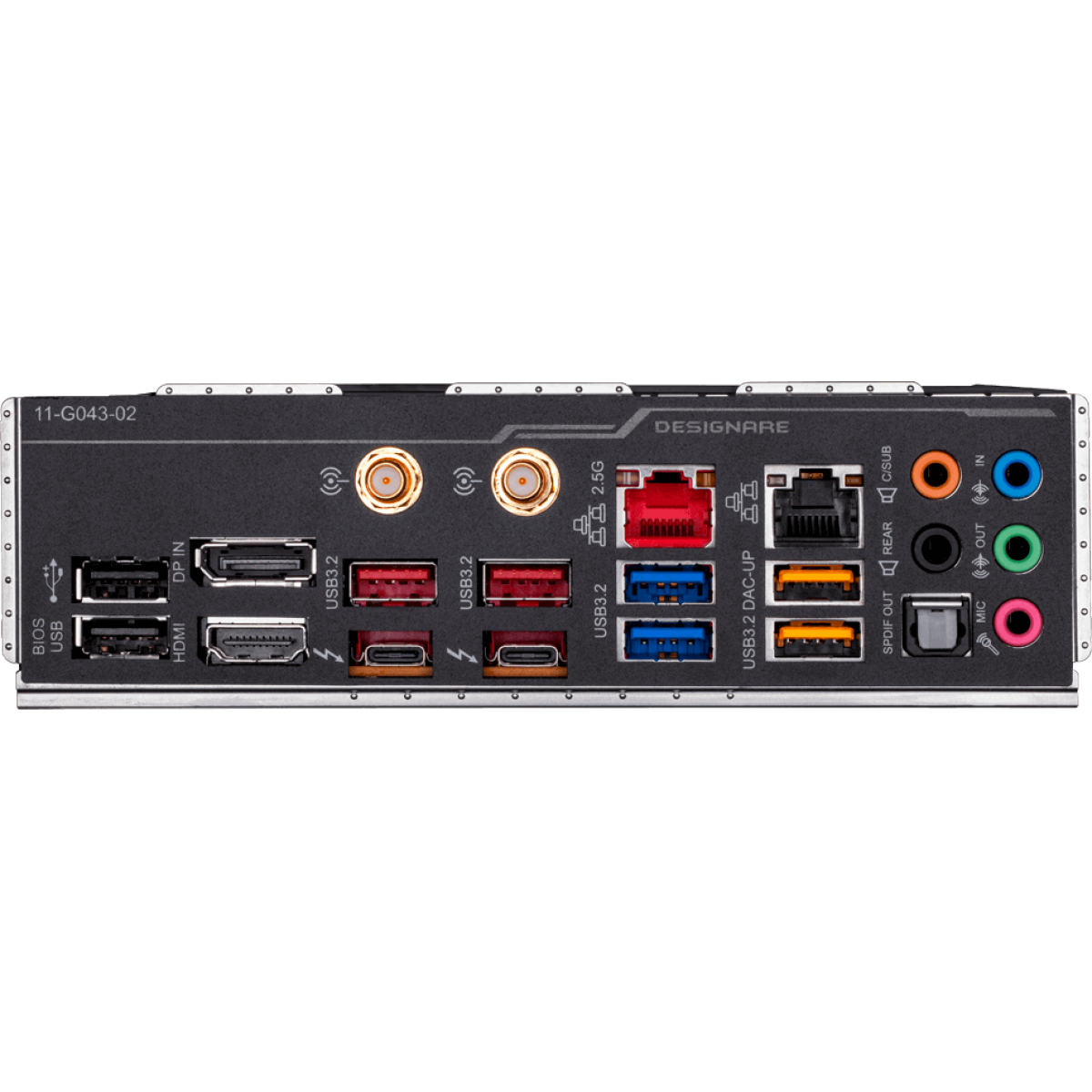

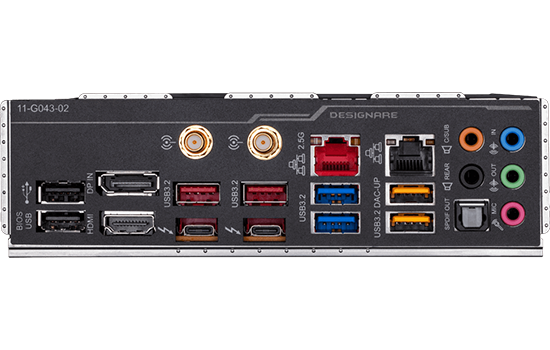

Conectores do painel traseiro:
1 porta de entrada DisplayPort
2 x conectores Thunderbolt ™ 3 (porta USB Type-C ™, com suporte a USB 3.2 Gen 2)
1 x porta HDMI
2 x conectores de antena SMA (2T2R)
2 x portas USB 3.2 Gen 2 Tipo A (vermelho)
4 portas USB 3.2 Gen 1
2 x portas USB 2.0 / 1.1
2 x portas RJ-45
1 x conector de saída S / PDIF óptico
5 x tomadas de áudio
Controlador de E / S:
Chip Controlador de E / S iTE ®
Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de superaquecimento
Aviso de falha do ventilador
Controle de velocidade
do ventilador * O suporte à função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
BIOS:
1 x 256 Mbit de flash
Uso do BIOS AMI UEFI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fator de forma:
Fator de forma ATX; 30.5cm x 24.4cm
