Marca:
Gigabyte
Modelo:

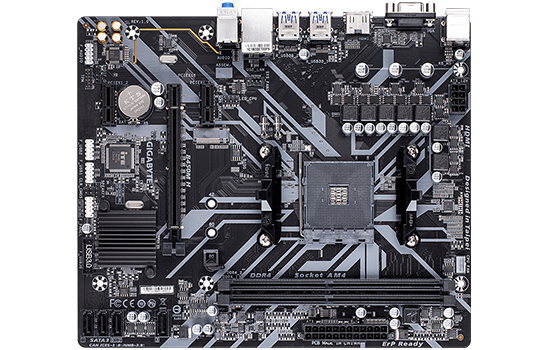

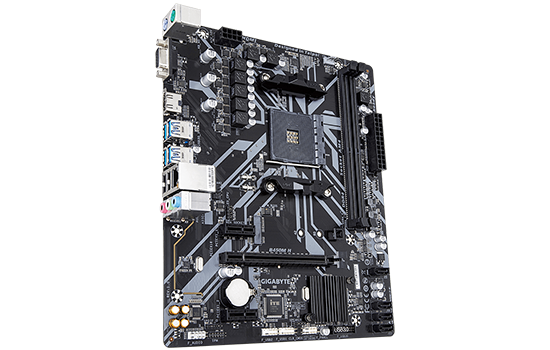

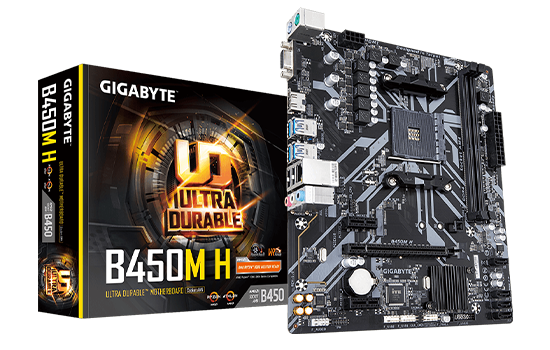

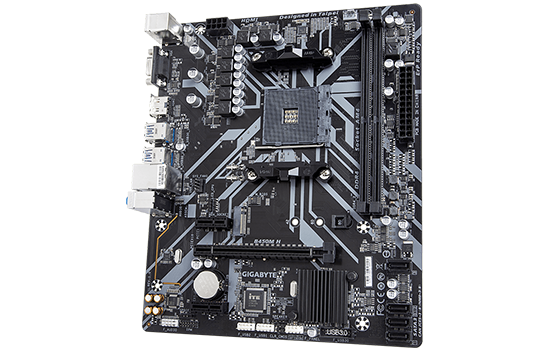

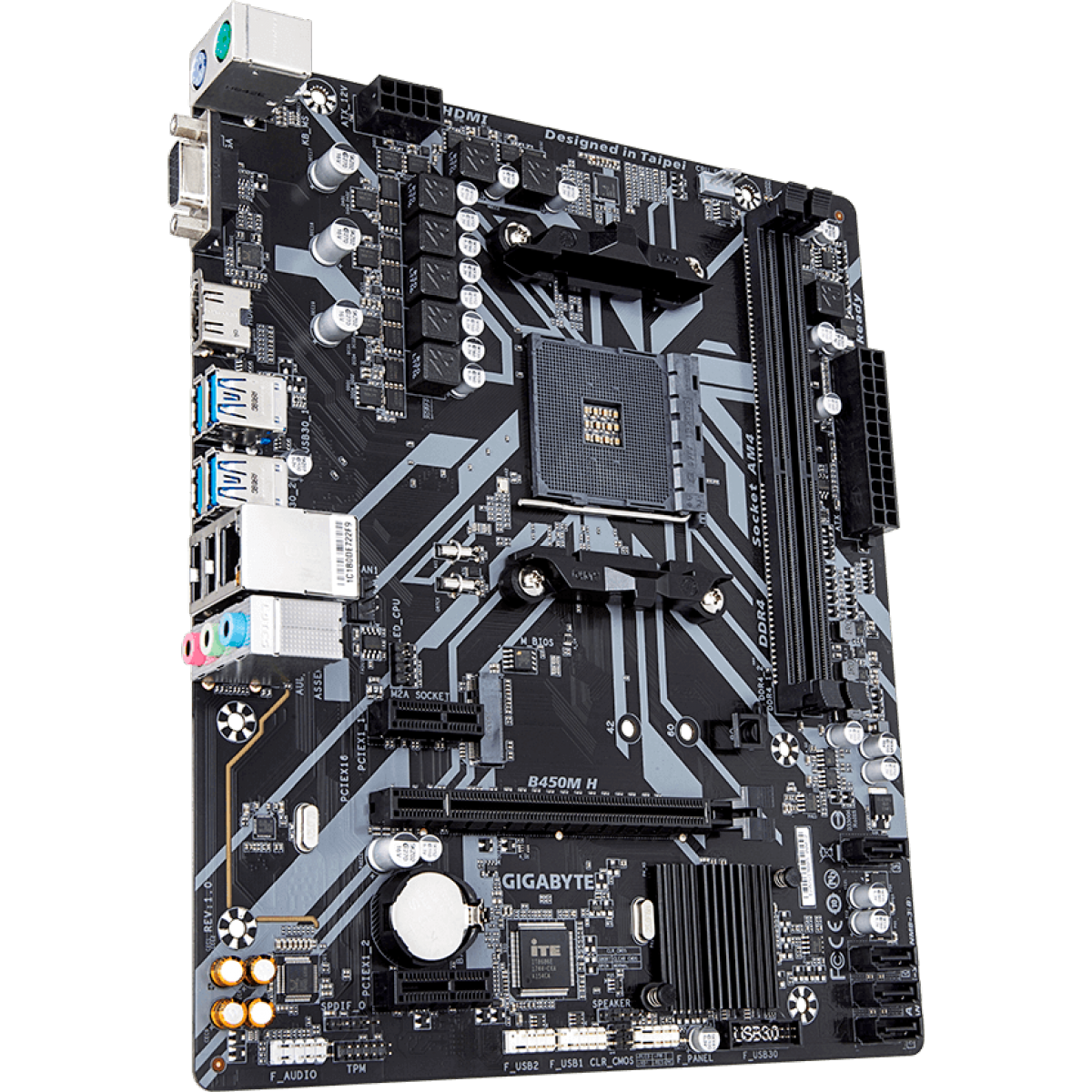

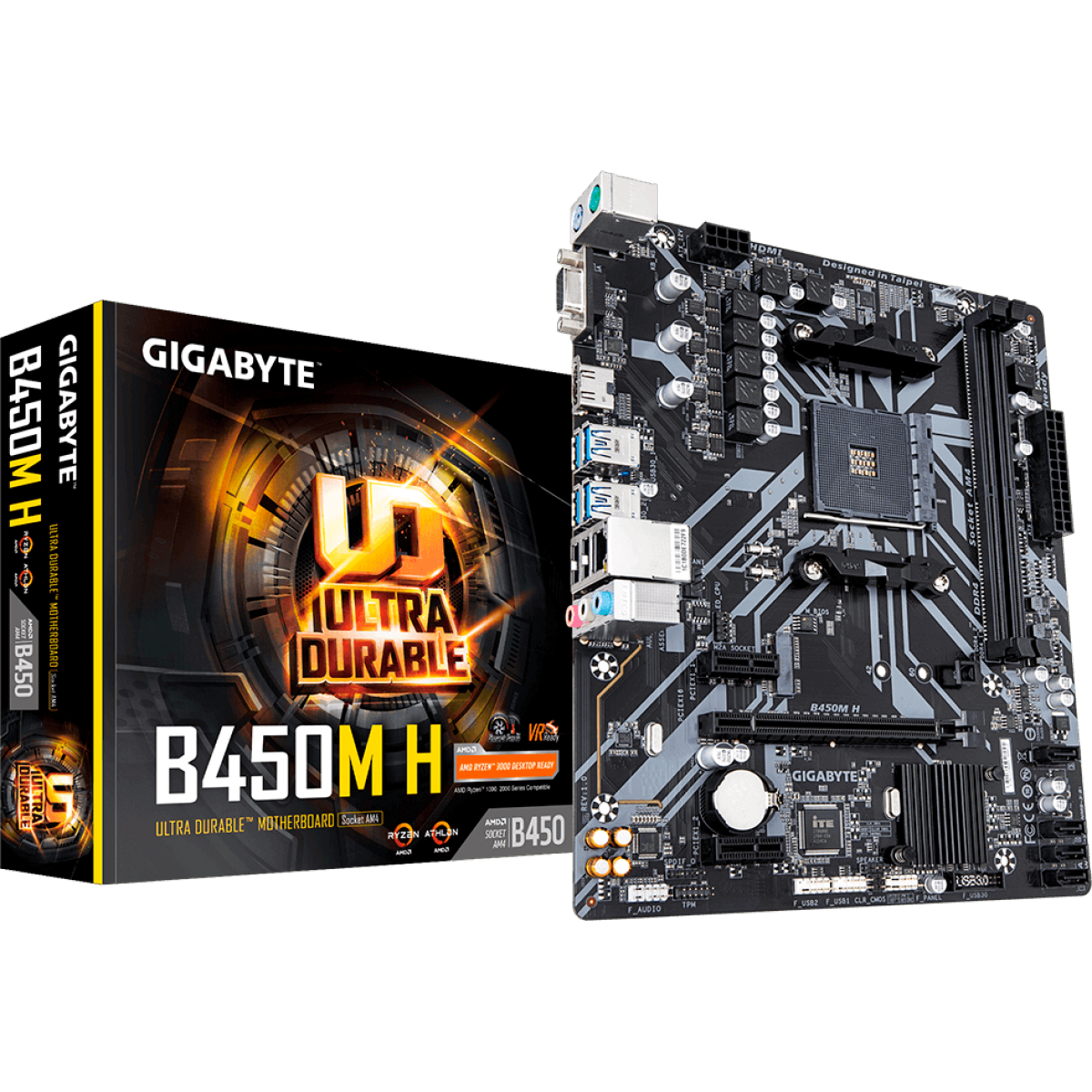

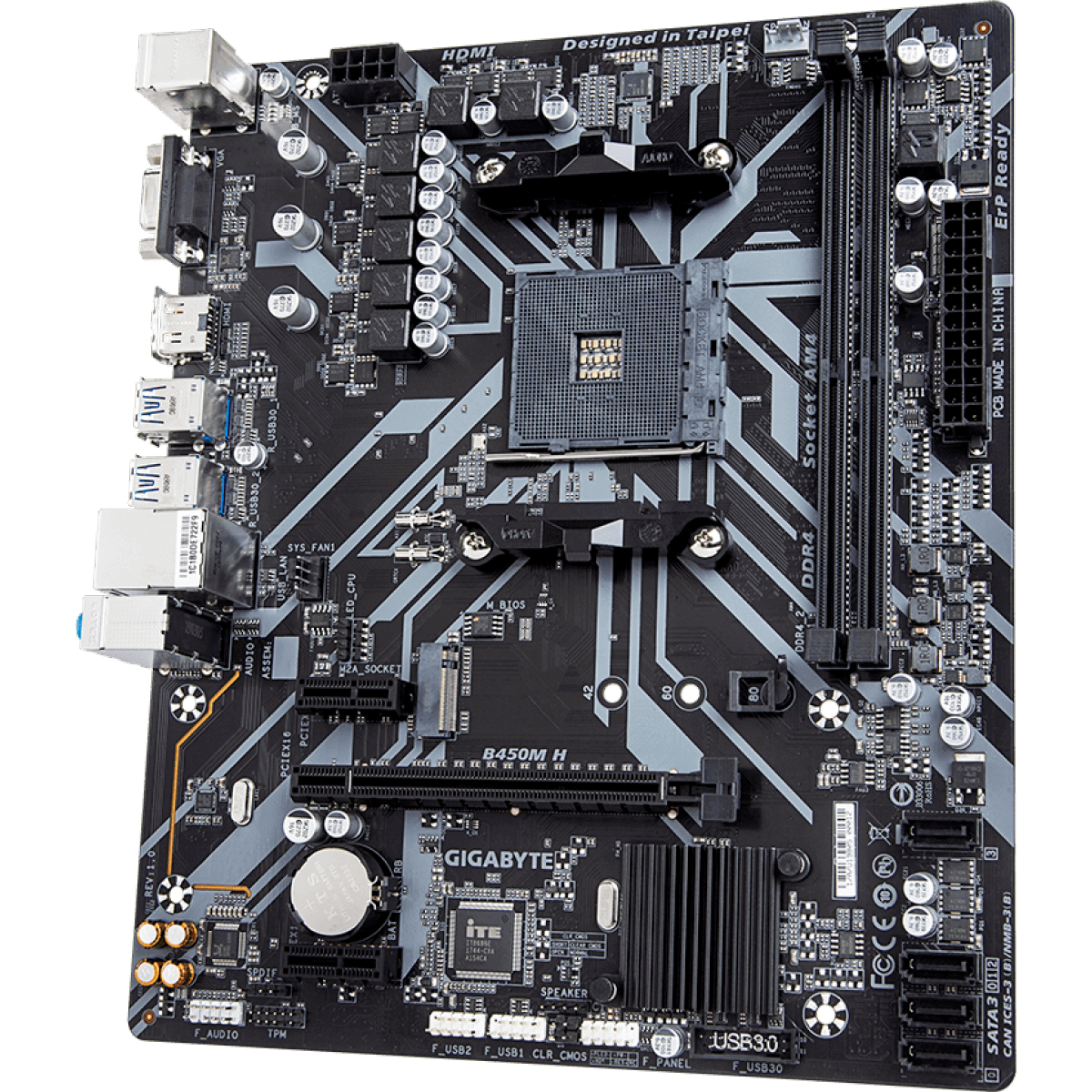

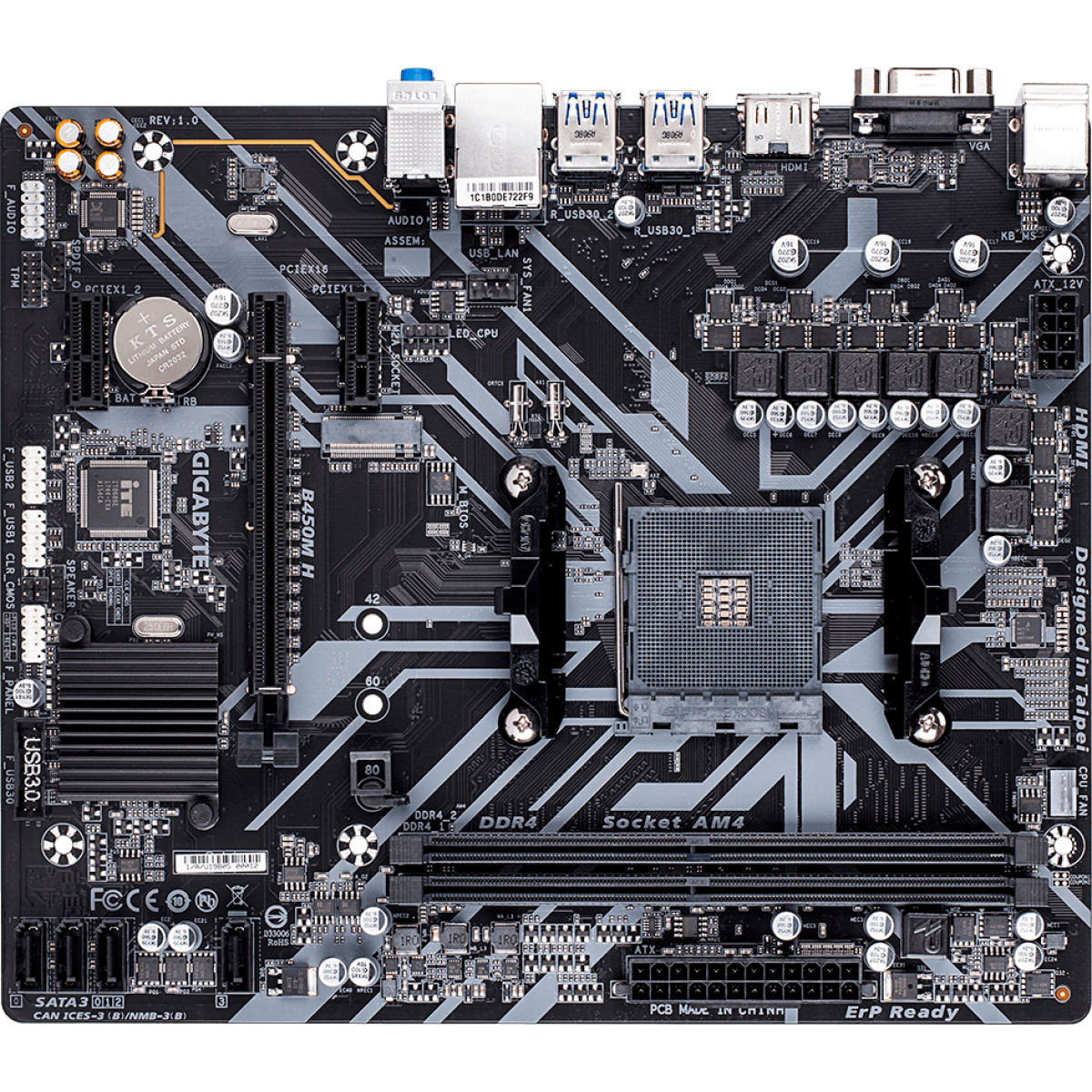

B450M H - REV 1.0
CPU:
AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / processadores AMD Ryzen ™ de 2ª geração / processadores AMD Ryzen ™ de 1ª geração / AMD Ryzen ™ de 2ª geração com processadores AMD Ryzen ™ de 2ª geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ de 1ª geração com gráficos Radeon ™ Vega Graphics processadores / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega
(Consulte "Lista de suporte da CPU" para obter mais informações.)
Chipset:
AMD B450
Memória:
2 x soquetes DDR4 DIMM que suportam até 32 GB de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DDR4 3600 (OC) / 3466 (OC) / 2933/2667/2400/2133 MHz
Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8 (operar no modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos Onboard:
Processador gráfico integrado:
1 porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz (Nota)
* Suporte para a versão HDMI 2.0 e HDCP 2.2. (Nota)
Memória compartilhada máxima de 16 GB
(Nota) O suporte real pode variar de acordo com a CPU.
Áudio:
Codec Realtek ® ALC887
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, é necessário usar um módulo de áudio no painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio.
Suporte para saída S / PDIF
LAN:
Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slots de Expansão:
1 x slot PCI Express x16, executando x16
(o slot PCIEX16 está em conformidade com o padrão PCI Express 3.0.)
2 x slots PCI Express x1
(O slot PCI Express x1 está em conformidade com o padrão PCI Express 2.0.)
Interface de Armazenamento:
1 conector M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e PCIe x4 / x2 * suporte SSD)
* O suporte real pode variar de acordo com a CPU.
* Suporta apenas SSDs M.2 SATA ao usar uma AMD Athlon ™ series / 7th Gen. A-series ou Athlon ™ X4 APU.
4 x conectores SATA de 6 Gb / s
Suporte para RAID 0, RAID 1 e RAID 10
USB:
Chipset:
2 portas USB 3.1 Gen 1 disponíveis através do conector USB interno
6 x portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis nos conectores USB internos)
CPU:
4 portas USB 3.1 Gen 1 no painel traseiro
Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho de ventilador da CPU
1 x cabeçalho de ventilador do sistema
1 x conector M.2 Socket 3
4 x conectores SATA de 6 Gb / s
1 x cabeçalho no painel frontal
1 x conector de áudio no painel frontal
1 x cabeçalho de saída S / PDIF
1 x faixa de LED do cooler da CPU / cabeçalho de faixa de LED RGB
1 x conector USB 3.1 Gen 1
2 x cabeçalhos USB 2.0 / 1.1
1 x cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x cabeçalho do alto-falante
1 x jumper CMOS claro
1 x cabeçalho de intrusão de chassi

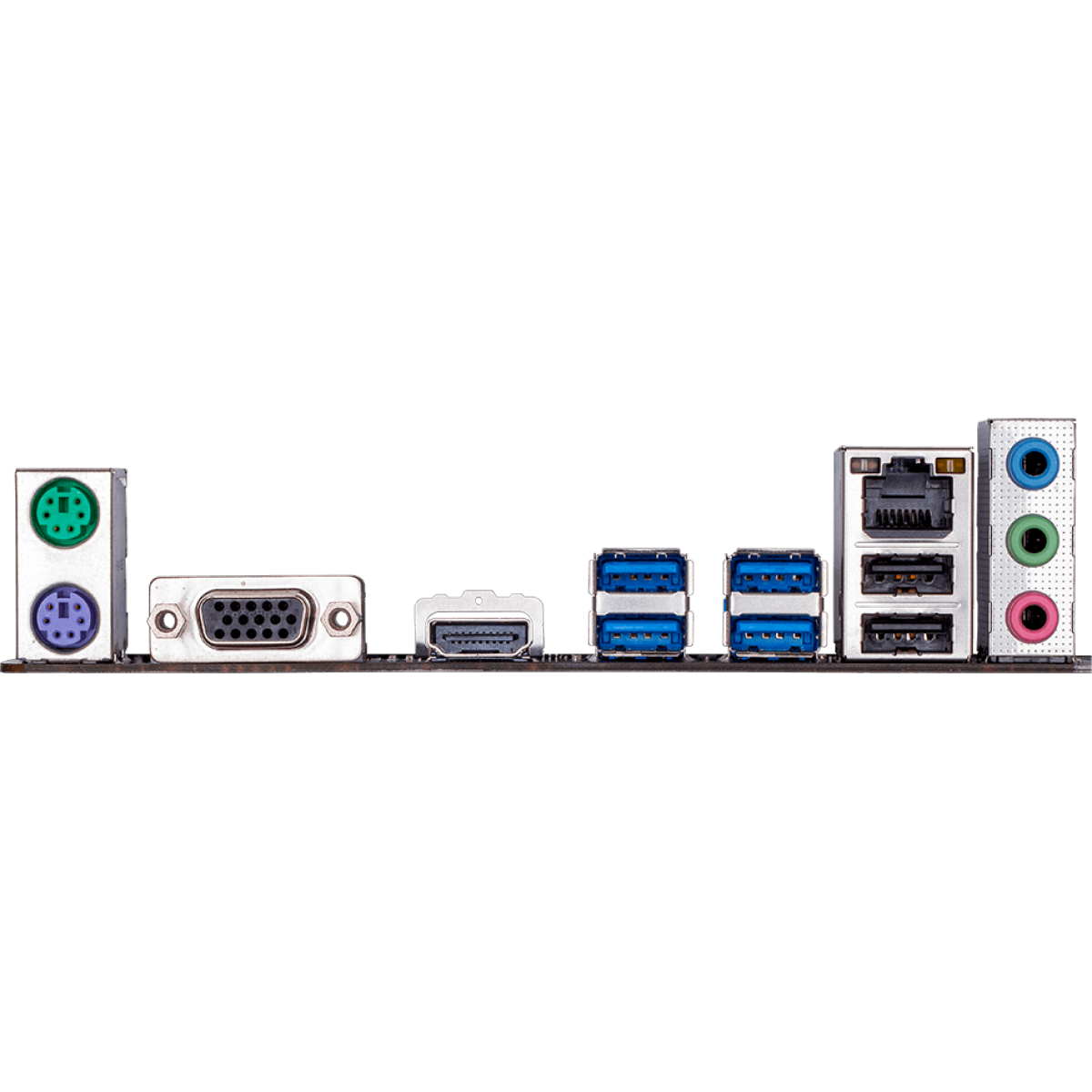

Conectores Painel Traseiro:
1 x porta de teclado PS / 2
1 x porta de mouse PS / 2
1 x porta D-Sub
1 x porta HDMI
4 portas USB 3.1 Gen 1
2 x portas USB 2.0 / 1.1
1 x porta RJ-45
3 x tomadas de áudio
Controlador I/O:
iTE® I/O Controller Chip
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Aviso de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador é suportada, dependerá do cooler instalado.
BIOS:
1 x flash de 128 Mbit
Uso do BIOS AMI UEFI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fator de forma:
Fator de forma Micro ATX; 24.4cm x 20.5cm
