Marca:
ASRock
Modelo:
90-MXBBT0-A0UAYZ
Especificações:
Slots de Aço ASRock

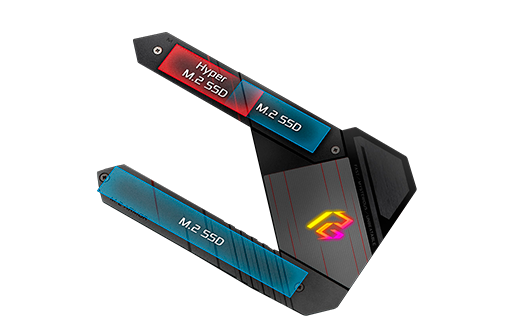

Dissipador ASRock M.2 de Cobertura Total
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock
TDP: 125W
ASRock Super Alloy:

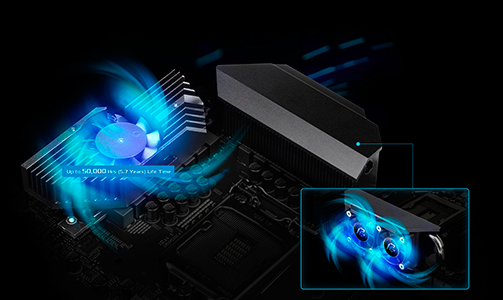

Dissipador XXL Aluminum Alloy
Bobina de Energia 60A Premium
50A Dr. MOS
Bobina de Memória Premium (Reduz 70% de perda no núcleo comparada à de pó de ferro)
Capacitores Combo (Capacitores Nichicon 12K Pretos)
Capacitores Nichicon 12K Pretos (Capacitores 100% feitos no Japão, de alta qualidade de polímero condutivo)
I/O Armor
PCB Preto Fosco
PCB de Fibra de Vidro de Alta Densidade
PCB de 2oz de Cobre
ASRock Phantom Gaming 2.5G LAN
ASRock USB 3.2 Gen2:
Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)
Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)
CPU:
Suporta Processadores Intel Core de 10ª Geração e Futuras Gerações (Soquete 1200)
Design Digi Power
Design Power Phase 13
Suporta Intel Turbo Boost Max 3.0 Technology
Suporta CPUs Intel Série-K
Suporta Overclock ASRock BCLK Full-range
Suporta ASRock Hyper BCLK Engine III
Chipset:
Intel Z490
Memória:
Tecnologia de memória DDR4 Dual Channel
4 x slots DDR4 DIMM
Suporta DDR4 4666+(OC)* / 4600 / 4500 / 4400 / 4333/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 não-ECC, sem-buffer
Suporta módulos de memória UDIMM ECC (opera em modo não-ECC)
Capacidade máxima de memória do sistema: 128GB**
Suporta Intel Extreme Memory Profile (XMP) 2.0
15μ de Ouro nos Contatos dos Slots DIMM
*Por favor consulte a Lista de Suporte de Memórias no site da ASRock para mais informações. Core (i9/i7) suporta DDR4 até 2933 Core (i5/i3), Pentium e Celeron suportam DDR4 até 2666.
**Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação.
BIOS:
BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma
Compatível com eventos de despertar ACPI 6.0
Suporta SMBIOS 2.7
Cache/Núcleo da CPU, GT, DRAM, VPPM,VTTDDR, VCCSFR, VCCPLL_OC, PCH Voltage, VCCIO, VCCST, VCCSA, PLL Interno da CPU, GT PLL, Ring PLL, PLL do Agente do Sistema, Multi-ajuste de voltagem PLL da Controladora de Memória
Gráficos:
Codecs com Aceleração por Hardware: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
Gráficos, Mídia & Processamento: Microsoft DirectX 12, OpenGL 4.5, Intel Built In Visuals, Intel Quick Sync Video, Gráficos Híbridos / Alternáveis, OpenCL 2.1
Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel SGX Content Protection, UHD/HDR Blu-ray Disc
Dupla Saída Gráfica: Suporta HDMI e DisplayPort 1.4 portas por controle de display independente
Suporta Tecnologia HDMI 1.4 com resolução máxima de 4K x 2K (4096x2160) @ 30Hz
Suporta DisplayPort 1.4 com resolução máxima de até 4K x 2K (4096x2304) @ 60Hz
Suporta Sincronismo Auto-lipsync, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 1.4 (Monitor HDMI compatível necessário)
Suporta HDCP 2.3 com HDMI 1.4 e DisplayPort 1.4 Portas
Suporta 4K Ultra HD (UHD) playback com HDMI 1.4 e DisplayPort 1.4 Portas
*Gráficos Intel UHD Embutidos e a saída VGA só podem ser usadas com processadores que possuem GPU integrada.
**VP9 10bit e VC-1 são apenas para decodificação. VP8 e VP9 não são suportado pelo Windows OS.
Áudio:
Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1220)
Suporte Áudio Blu-ray Premium
Suporta Surge Protection
DAC SNR 120dB com Amplificador Diferencial
Amplificador de Headset Premium NE5532 para o Conector do Painel Frontal (suporta headsets de até 600 Ohms)
Entrada-Pure Power
Tecnologia Direct Drive
Proteção de Isolamento do PCB
Sensor de Impedância na Saída Traseira
Camadas do PCB Individuais para os Canais E/D de Áudio
Conectores de Áudio de Ouro
Conector de Áudio com 15μ de Ouro
Nahimic Audio
Rede:
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
Suporta Wake-On-LAN
Suporta Proteção Contra Raios/ESD
Suporta Eficiência de Energia Ethernet 802.3az
Suporta PXE
Suporta o Software de Rede Phantom Gaming:
Controle Inteligente de Auto Ajuste de Largura de Banda
Interface Visual Amigável
Estatísticas Visuais de Uso da Rede
Configuração Padrão Otimizada para Modo de Jogo, Navegador e Streaming
Controle de Prioridade Customizado pelo Usuário
1 x Gigabit LAN 10/100/1000 Mb/s (Intel I219V):
Suporta Wake-On-LAN
Suporta Proteção Contra Raios/ESD
Suporta Eficiência de Energia Ethernet 802.3az
Suporta PXE
Slots:
2 x slots PCI Express 3.0 x16 (PCIE1/PCIE3: um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE3)*
3 x slots PCI Express 3.0 x1
Suporta AMD Quad CrossFireX e CrossFireX

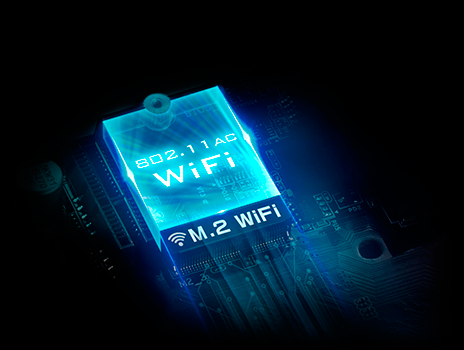

1 x Soquete M.2 (Key E), suporta módulo WiFi/BT tipo 2230 e Intel CNVi (WiFi/BT Integrado)
15μ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)
*SSD NVMe como discos de boot
Armazenamento:
6 x Conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia Intel® Rapid Storage 17), NCQ, AHCI e Hot Plug*
2 x Conectores SATA3 6.0 Gb/s do ASMedia ASM1061, suportando NCQ, AHCI e Hot Plug*
1 x Soquete Ultra M.2 (M2_2), suporta módulos M Key 2260/2280 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s)**
1 x Soquete Ultra M.2 (M2_3), suporta módulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s)**
*M2_2, SATA3_0 e SATA3_1 compartilham vias. Se um deles estiver em uso, os outros serão desativados. M2_3, SATA3_4 e SATA3_5 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desabilitados.
**Suporta Tecnologia Intel Optane. SSD NVMe como discos de boot. Suporta ASRock U.2 Kit
Conectores:
1 x Conector SPI TPM
1 x Conector de Speaker e Power LED

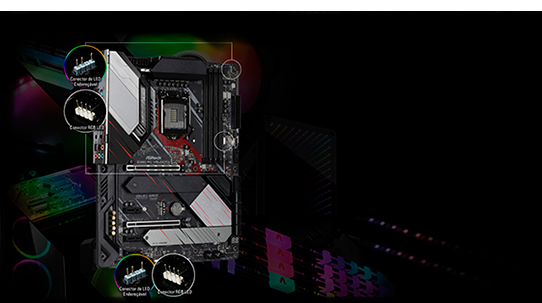

2 x Conectores RGB LED*
2 x Conector de LED Endereçáveis**
1 x Conector de Ventoínha da CPU (4-pin)***
1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)
5 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)****
1 x 24 Conector de pinos de energia ATX (Conector de Energia de Alta-Densidade)
2 x 8 Conectores de pinos de Energia 12V (Conector de Energia de Alta-Densidade)
1 x Conector de painel de áudio frontal (Conector de Áudio com 15μ de Ouro)
1 x Conector Thunderbolt AIC (5-pin) (Suporta ASRock Thunderbolt 3 AIC R2.0, cartão apenas)
2 x Conectores USB 2.0 (suportando 4 portas USB 2.0) (Intel Z490) (Suporta Proteção Contra ESD)
2 x Conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (ASMedia ASM1074 hub) (Suporta Proteção Contra ESD)
1 x Conector USB 3.2 Gen1 Tipo-C de Painel Frontal (Intel Z490) (Suporta Proteção Contra ESD)
1 x Dr. Debug com LED
1 x Botão Power com LED
1 x Botão Reset com LED
*Suporta Fita de LED de até 12V/3A, 36W no total
**Suporta no total de até 5V/3A, 15W LED Strip
***O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).
****O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W). CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP e CHA_FAN5/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso. CPU_FAN2/WP_3A Suporta o water cooler fan de no máximo 3A (36W) fan power.

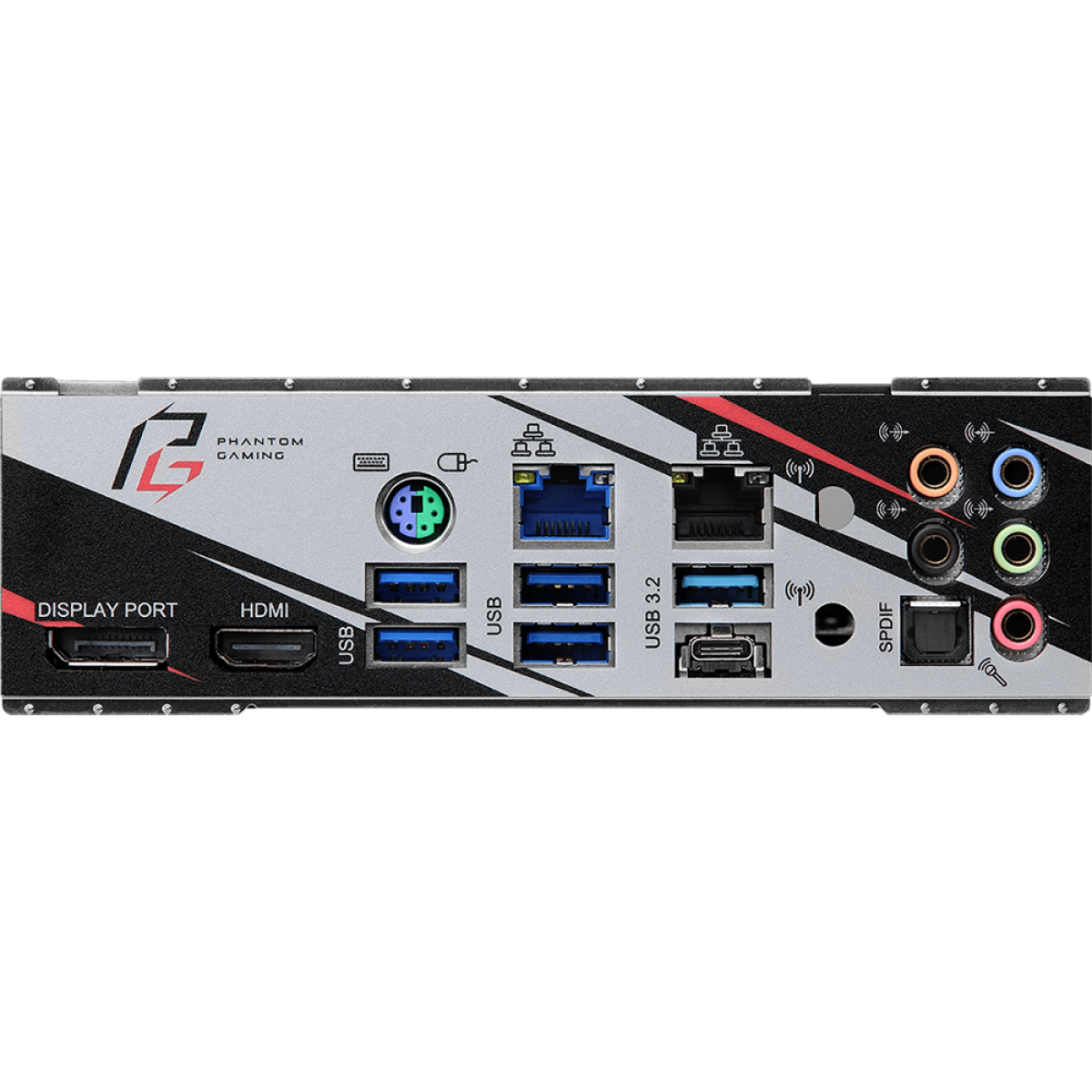

Painel Traseiro:
2 x Pontos de montagem de antena
1 x Porta de Mouse / Teclado PS/2
1 x Porta HDMI
1 x DisplayPort 1.4
1 x Porta de Saída Óptica SPDIF
1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
4 x Portas USB 3.2 Gen1 (Intel Z490) (Suporta Proteção Contra ESD)*
2 x Portas de Rede RJ-45 com LED (LED de Acesso e LED de Velocidade)
Conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)
*Ultra USB Power é suportado nas portas USB3_34. A função de despertar ACPI não é suportada nas portas USB3_34.
Software e UEFI:
ASRock Motherboard Utility (Phantom Gaming Tuning)
ASRock Phantom Gaming LAN Software
ASRock Polychrome SYNC
ASRock Key Master*
ASRock EZ Mode
UEFI Full HD ASRock
Meus Favoritos ASRock na UEFI
ASRock Instant Flash
ASRock Internet Flash
ASRock Easy RAID Installer
*Estes utilitários podem ser baixados na APP Shop.
CD de Suporte:
Drivers, Utilitários, AntiVirus (Versão Trial), Barra de Tarefas e Navegador Google Chrome
Monitor de Hardware:
Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO, VCCPLL_OC, VCCSFR
Formato:
Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
PCB de 2oz de Cobre
Certificações:
FCC, CE
Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)

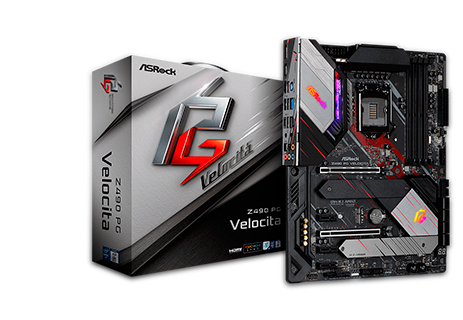

Conteúdo da Embalagem:

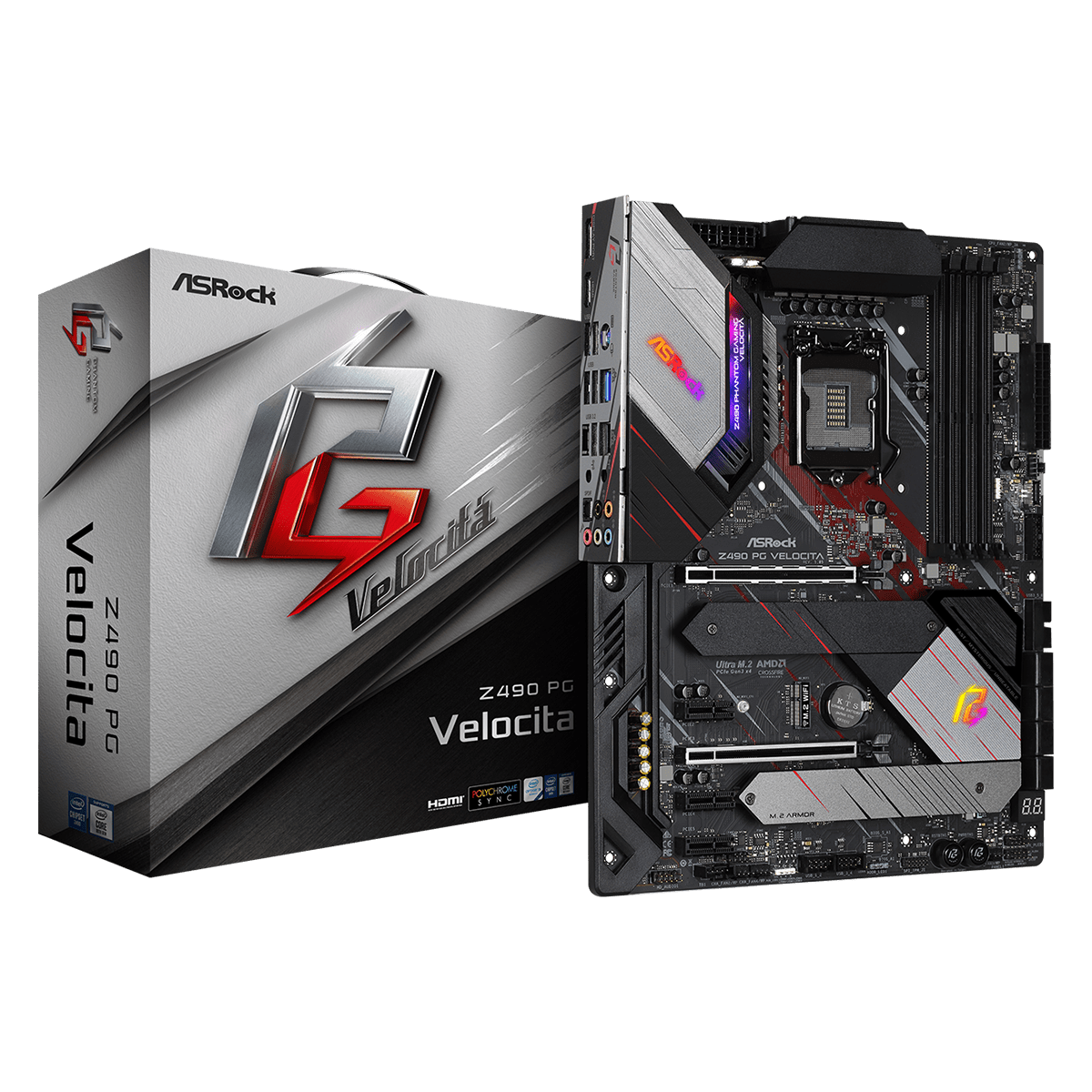

Placa-Mãe ASRock Z490 PG Velocita
Guia Rápido de Instalação, CD de Suporte
4 x Cabos de dados SATA
3 x Parafusos Para Soquetes M.2
2 x Suporte para soquete M. 2
