Marca:
ASRock
Modelo:
B450 PRO4 R2.0
Características únicas:
ASRock USB 3.2 Gen2
- Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb / s)
- Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb / s)
ASRock Super Alloy
- Premium Power Choke
- Placa preta safira
- Tecido de vidro de alta densidade PCB
- PCB de cobre de 2 onças
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (para todas as portas USB, áudio e LAN)
ASRock Live Update e APP Shop
CPU:
- Suporta processadores AMD AM4 Socket Ryzen ™ séries 2000, 3000 e 5000
- Design Digi Power
- Design 10 Power Phase
Chipset:
- AMD Promontory B450
Memória:
- Tecnologia de memória DDR4 de canal duplo
- 4 slots DDR4 DIMM
- CPUs da série AMD Ryzen (Matisse) suportam DDR4 3200/2933/2667/2400/2133 ECC e não-ECC, memória sem buffer *
- CPUs da série AMD Ryzen (Pinnacle Ridge ) compatível com DDR4 3200+ (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
- CPUs da série AMD Ryzen (Picasso) com suporte para DDR4 2933/2667/2400/2133 não-ECC , memória sem buffer *
- CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3200+ (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
- CPUs da série AMD Ryzen ( Raven Ridge) suporte DDR4 3200+ (OC) / 2933/2667/2400/2133 não ECC, memória sem buffer
- máx. capacidade da memória do sistema: 128 GB *
- Suporta módulos de memória Extreme Memory Profile (XMP)
- Contato de ouro 15μ em slots DIMM
SR: DIMM de classificação única, 1Rx4 ou 1Rx8 no módulo DIMM rótulo
DR: DIMM dual rank, 2Rx4 ou 2Rx8 no rótulo do módulo DIMM
* * Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para a reserva para uso do sistema no sistema operacional Windows ® de 32 bits. Para o sistema operacional Windows ® de 64 bits com CPU de 64 bits, essa limitação não existe.
BIOS:
- 128Mb AMI UEFI Legal BIOS com suporte para GUI multilíngue
- Suporta "Plug and Play"
- Eventos de ativação em conformidade com ACPI 5.1
- Suporta jumperfree
- Suporte SMBIOS 2.3
- Multi-ajuste de voltagem DRAM
Gráficos:
- Placa de vídeo AMD Radeon ™ Série Vega integrada no APU da série Ryzen *
- DirectX 12, Pixel Shader 5.0
- Padrão de memória compartilhada de 2 GB. A memória compartilhada máxima suporta até 16 GB. * *
- Três opções de saída gráfica: D-Sub, HDMI e DisplayPort 1.2
- Compatível com monitor triplo
- Compatível com HDMI 1.4 com máx. resolução de até 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz
- Compatível com DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) @ 60 Hz
- Suporta D-Sub com máx. resolução de até 1920x1200 @ 60Hz
- Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (Áudio de alta taxa de bits) com porta HDMI 1.4 (monitor HDMI compatível é necessário)
- Suporta HDCP 1.4 com portas HDMI 1.4 e DisplayPort 1.2
- Suporta reprodução 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2
* O suporte real pode variar de acordo com a CPU
* * A memória máxima compartilhada de 16 GB requer 32 GB de memória do sistema instalada.
Áudio:
- Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892 / 897)
- Suporta proteção contra surtos
LAN:
- PCIE x1 Gigabit LAN 10/100/1000 Mb / s
- Realtek RTL8111H
- Suporta Wake-On-LAN
- Suporta proteção contra raios / ESD
- Suporta Ethernet 802.3az com eficiência energética
- Suporta PXE
Slots:
CPUs da série AMD Ryzen (Matisse, Summit Ridge e Pinnacle Ridge)
- 2 slots PCI Express 3.0 x16 (PCIE2: modo x16; PCIE4: modo x4) *
CPUs da série AMD Ryzen (Picasso, Raven Ridge)
- 2 x PCI Express 3.0 x16 Slots (PCIE2: modo x8; PCIE4: modo x4) *
CPUs da série AMD Athlon
- 2 slots PCI Express 3.0 x16 (PCIE2: modo x4; PCIE4: modo x2) *
- 4 slots PCI Express 2.0 x1
- Suporta AMD Quad CrossFireX ™ e CrossFireX ™ * *
* Suporta NVMe SSD como discos de inicialização
Se M2_1 estiver ocupado, PCIE4 será desabilitado.
* * Este recurso é compatível apenas com CPUs da série Ryzen (Matisse, Summit Ridge, Pinnacle Ridge, Picasso e Raven Ridge).
Armazenamento:
- 4 conectores SATA3 6,0 Gb / s, suporte RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug *
- 2 conectores SATA3 6,0 Gb / s por ASMedia ASM1061, suporte NCQ, AHCI e Hot Plug
- 1 x Ultra M.2 Socket (M2_1), suporta M Key type 2242/2260/2280 M.2 módulo PCI Express até Gen3 x4 (32 Gb / s) (com Matisse, Picasso, Summit Ridge, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon) * *
- 1 x M.2 Soquete (M2_2), suporta M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb / Módulo se módulo M.2 PCI Express até Gen3 x2 (16 Gb / s) * *
* M2_2, SATA3_3 e SATA3_4 compartilham pistas. Se um deles estiver em uso, os outros serão desativados.
* * Se M2_1 estiver ocupado, PCIE4 será desabilitado.
Suporta NVMe SSD como discos de inicialização
Suporta Kit ASRock U.2
Conectores:
- 1 x Porta COM Header
- 1 x TPM Header
- 1 x LED de energia e alto-falante Header
- 1 x RGB LED Header *
- 1 x Endereçável LED Header * *
- 1 x AMD Fan LED Header * * *
- 1 x CPU Conector do ventilador (4 pinos) * * * *
- 1 x Conector do ventilador da CPU / Bomba de água (4 pinos) (Controle de velocidade do ventilador inteligente) * * * * *
- 3 x Conectores do ventilador do chassi / bomba de água (4 pinos) (Inteligente Controle de velocidade do ventilador) * * * * *
- Conector de alimentação ATX de 1 x 24 pinos -
Conector de alimentação 12V de 1 x 8 pinos
- 1 conector de áudio do painel frontal
- 2 conectores USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)
- 1 conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (suporta proteção ESD)
* Suporta no total até 12 V / 3 A, faixa de LED de 36 W
* * Suporta no total até 5 V / 3 A, faixa de LED de 15 W
* * * O conector de LED de ventilador da AMD suporta faixas de LED com carga máxima de 3 A (36 W) e comprimento de até 2,5 milhões.
* * * * O Conector do Ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).
* * * * * O ventilador da CPU / bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2A (24W).
* * * * * * O ventilador do chassi / bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2A (24W).
CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP e CHA_FAN3 / WP podem detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.

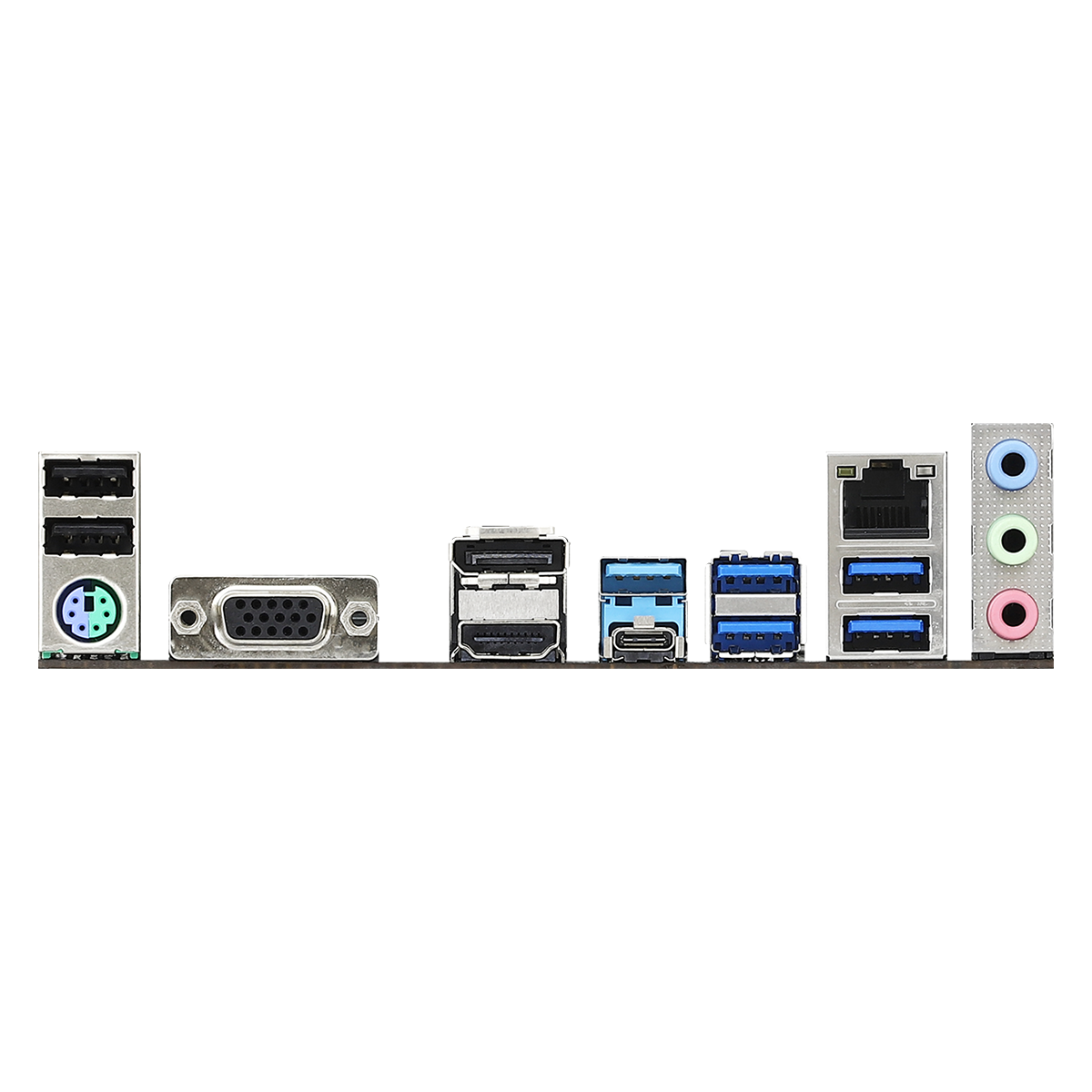

Painel traseiro:
- 1 porta PS / 2 para mouse / teclado
- 1 porta D-Sub
- 1 porta HDMI
- 1 porta DisplayPort 1.2
- 2 portas USB 2.0 (suporta proteção ESD)
- 1 porta USB 3.2 Gen2 Type-A (10 Gb / s) (suporta proteção ESD)
- 1 porta USB 3.2 Gen2 Type-C (10 Gb / s) (suporta proteção ESD)
- 4 portas USB 3.2 Gen1 (suporta proteção ESD)
- 1 porta LAN RJ-45 com LED (ACT / LINK LED e SPEED LED)
- Conectores de áudio HD: Entrada de linha / Alto-falante frontal / microfone
Software e UEFI:
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer
* Esses utilitários podem ser baixados de ASRock Live Update e APP Shop.
Acessórios:
- Guia de instalação rápida, CD de suporte, blindagem de E / S
- 2 cabos de dados SATA
- 2 parafusos para soquetes M.2
Monitor de Hardware:
- Sensor de temperatura: CPU, MB
- Tacômetro de ventilador: CPU, CPU / Bomba de água, Ventiladores do chassi / bomba de água
- Ventilador silencioso (ajuste automático da velocidade do ventilador do chassi pela temperatura da CPU): CPU, CPU / Bomba de água, Chassi / Ventiladores da bomba de água
- Controle de velocidade múltipla do ventilador: CPU, CPU / bomba d'água, Chassi / Ventiladores da bomba d'água
- Monitoramento de tensão: + 12V, + 5V, + 3,3V, Vcore
Formato:
- Fator de forma ATX: 12,0 pol. X 8,8 pol., 30,5 cm x 22,4 cm
- Projeto de capacitor sólido
Certificações:
- FCC, CE
- pronto para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)
