Marca:
ASRock
Modelo:
B560M-HDV
Recursos únicos:
ASRock Super Alloy
- Bobina de Energia 50A Premium
- PCB Black Safira
- PCB de Fibra de Vidro de Alta Densidade
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock
CPU:
- Suporta Processadores Intel® Core™ de 10ª Geração e Processadores Intel® Core™ de 11ª Geração (LGA1200)
- Design Digi Power
- Design Power Phase 6
- Suporta Intel® Turbo Boost Max 3.0 Technology
Chipset:
- Intel ® B560
Memória:
- Tecnologia de memória DDR4 Dual Channel
- 2 x slots DDR4 DIMM
- Processadores Intel® Core™ de 11ª Geração Suporta DDR4 não-ECC, sem-buffer up to 5000+(OC)*
- Processadores Intel® Core™ de 10ª Geração Suporta DDR4 não-ECC, sem-buffer up to 4600+(OC)*
- Suporta módulos de memória UDIMM ECC (opera em modo não-ECC)
- Capacidade máxima de memória do sistema: 64GB**
- Suporta Intel® Extreme Memory Profile (XMP) 2.0
*11th Gen Intel® Core™ (i9/i7/i5) Suporta DDR4 up to 2933; Core™ (i3), Pentium e Celeron® Suporta DDR4 up to 2666 natively.
10th Gen Intel® Core™ (i9/i7) suporta DDR4 até 2933 Core™ (i5/i3), Pentium e Celeron® Suporta DDR4 up to 2666 natively.
**Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows® 32-bit. No Windows® 64-bit com CPU de 64-bit, não existe esta limitação.
BIOS:
- BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma
- Compatível com eventos de despertar ACPI 6.0
- Suporta SMBIOS 2.7
- Cache/Núcleo da CPU, GT, DRAM, VPPM, VCCIN_AUX, VCCST, VCCSA Multi-ajuste de Voltagem
Gráficos:
- Processadores Intel® Core™ de 11ª Geração Suporta Intel® Xe Graphics Architecture (Gen 12). Processadores Intel® Core™ de 10ª Geração Suporta Gen 9 Graphics
- Três opções de saída de vídeo: Portas D-Sub, DVI-D e HDMI
- Suporta Monitor Triplo
- Suporta HDMI 2.0 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta DVI-D com resolução máxima de 1920x1200 @ 60Hz
- Suporta D-Sub com resolução máxima de 1920x1200 @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.0 (Monitor HDMI compatível necessário)
- Suporta HDCP 2.3 com DVI-D e HDMI 2.0 Ports
*Gráficos Intel® UHD Embutidos e a saída VGA só podem ser usadas com processadores que possuem GPU integrada.
Processadores Intel® Core™ de 11ª Geração Suporta HDMI 2.0. Processadores Intel® Core™ de 10ª Geração Suporta HDMI 1.4.
Áudio:
- Áudio HD 7.1 Canais (Realtek ALC897 Audio Codec)
- Suporta Surge Protection
Rede
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE
Slots:
Processadores Intel® Core™ de 11ª Geração
- 1 x slot PCI Express 4.0 x16*
Processadores Intel® Core™ de 10ª Geração
- 1 x slot PCI Express 3.0 x16*
- 2 x slots PCI Express 3.0 x1
*SSD NVMe como discos de boot
Armazenamento:
- 4 x conectores SATA3 6.0 Gb/s, Suporta Tecnologia Intel® Rapid Storage 18, NCQ, AHCI e Hot Plug
- 1 x Soquete Hyper M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2260/2280 até Gen4x4 (64 Gb/s) (Socket M2_1 works com Processadores Intel® Core™ de 11ª Geração only)*
- 1 x Soquete Ultra M.2 (M2_2), suporta módulos M Key 2260/2280 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s)*
*Suporta Tecnologia Intel® Optane™ (M2_2)
SSD NVMe como discos de boot
Suporta ASRock U.2 Kit
Conectores:
- 1 x conector para COM
- 1 x Conector SPI TPM
- 1 x Conector de Speaker e Intrusão do Gabinete
- 1 x conector de Ventoínha da CPU (4-pin)*
- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)**
- 2 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)***
- 1 x Conector de energia ATX 24 pinos
- 1 x Conector de Energia 12V 8 pinos
- 1 x Conector de painel de áudio frontal
- 2 x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)
- 1 x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)
*O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).
**O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).
***O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP e CHA_FAN2/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

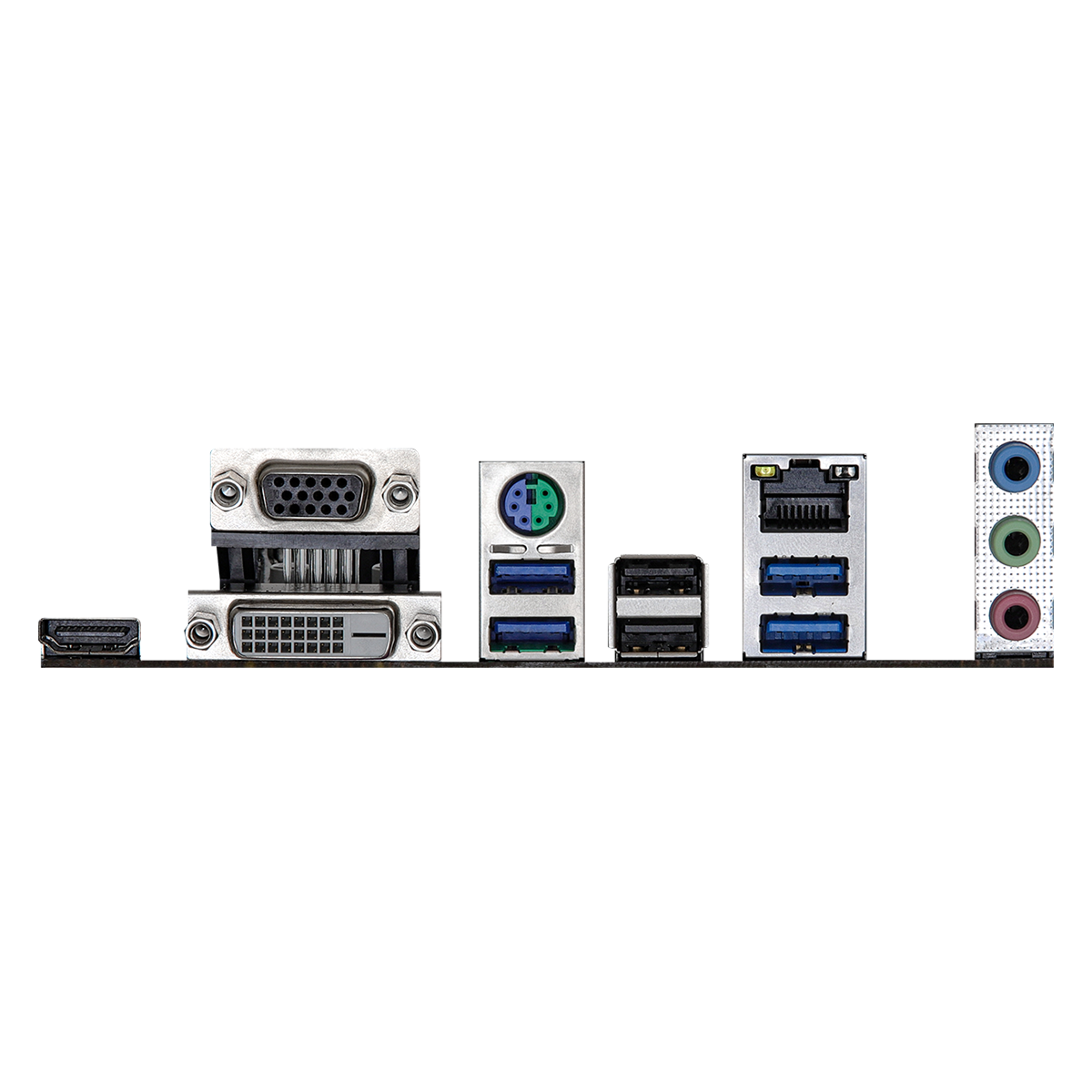

Painel Traseiro:
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta D-Sub
- 1 x Porta DVI-D
- 1 x Porta HDMI
- 2 x portas USB 2.0 (Suporta Proteção Contra ESD)
- 4 x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)
- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
- conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone
Software e UEFI:
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- UEFI Full HD ASRock
- Meus Favoritos ASRock na UEFI
- ASRock Instant Flash
- ASRock Internet Flash
*Estes utilitários podem ser baixados na APP Shop.
Acessórios:
- Guia Rápido de Instalação, CD de Suporte, Protetor E/S
- 2 x Cabos de dados SATA
- 2 x Parafusos Para Soquetes M.2
Monitor de Hardware:
- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Detecção CASE OPEN
- Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCST, ATX_5VSB
Formato:
- Formato Micro ATX: 9.6-in x 7.8-in, 24.4 cm x 19.8 cm
- Design com Capacitores Sólidos
Certificações:
- FCC, CE
- Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
