Marca:
Gigabyte
Modelo:

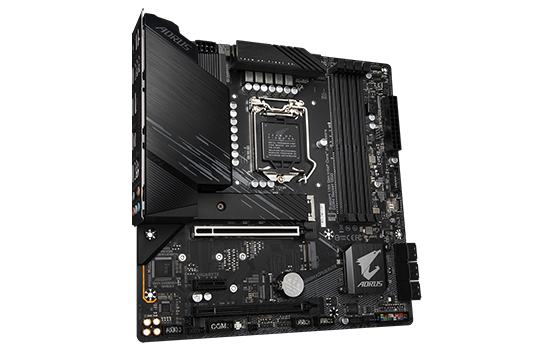

B560M Aorus Elite - REV 1.0
CPU:
Pacote LGA1200:
Processadores Intel® Core ™ i9 de 11ª geração / processadores Intel® Core ™ i7 / processadores Intel® Core ™ i5
Processadores Intel ® Core ™ i9 de 10ª geração / processadores Intel ® Core ™ i7 / processadores Intel ® Core ™ i5 / processadores Intel ® Core ™ i3 / processadores Intel ® Pentium ® / processadores Intel ® Celeron ® *
* Limitado a processadores com Intel de 4 MB ® Smart Cache, família Intel ® Celeron ® G5xx5.
O cache L3 varia com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)
Chipset:
Chipset Intel ® B560 Express
Memória:
Processadores Intel ® Core ™ i9 / i7 / i5 de 11ª geração :
suporte para DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 ( OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 ( OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz módulos de memória
Processadores Intel ® Core ™ i9 / i7 de 10ª geração :
suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel ® Núcleo ™ i5 / i3 / Pentium ® / Celeron ® processadores:
Suporte para DDR4 módulos de memória 2666/2400/2133 MHz
4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte a "Lista de suporte de memória" para obter mais informações.)
Gráficos a bordo:
Processador gráfico integrado - suporte para gráficos HD Intel ® :
1 x porta HDMI, com suporte para resolução máxima de 4096x2160 @ 30 Hz
* Suporte para versão HDMI 1.4 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 @ 60 Hz
* Suporte para DisplayPort versão 1.2, HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
Codec de áudio Realtek ®
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
LAN:
Chip Realtek ® 2,5 GbE LAN (2,5 Gbit / 1 Gbit / 100 Mbit)
Slots de expansão:
1 x slot PCI Express x16, executando a x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.) *
* Suportado apenas por processadores de 11ª geração.
1 x slot PCI Express x16, rodando a x4 (PCIEX4)
1 x slot PCI Express x1
(os slots PCIEX4 e PCIEX1 estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Gráfica:
Suporte para tecnologias AMD Quad-GPU CrossFire ™ e AMD CrossFire ™ de 2 vias
Interface de armazenamento:
CPU:
1 x conector M.2 (Socket 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 SSD support) (M2P_CPU) *
* Suportado apenas por processadores de 11ª geração.
Chipset:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte para SSD PCIe 3.0 x4 / x2) (M2A_SB)
6 x conectores SATA de 6 Gb / s
* Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.
Intel ® Optane ™ Memory Ready
USB:
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen2
1 x portas USB 3.2 Gen2 Tipo-A (vermelho) no painel traseiro
3 portas USB 3.2 Gen1 (2 portas no painel traseiro, 1 porta disponível através do conector USB interno)
2 portas USB 2.0 / 1.1 no painel traseiro
Chipset + hub USB 3.2 Gen 1:
1 porta USB Type-C ® com suporte USB 3.2 Gen1, disponível através do conector USB interno
2 portas USB 3.2 Gen1 disponíveis através do conector USB interno
Chipset + 2 hubs USB 2.0:
8 portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçote de ventilador da CPU de refrigeração de água
3 conectores de ventilador do sistema
2 conectores de tira LED endereçáveis
2 cabeçalhos de tira LED RGB
6 x conectores SATA 6 Gb / s
2 x conectores M.2 soquete 3
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 conector USB Type-C ® , com suporte para USB 3.2 Gen 1
1 x conector USB 3.2 Gen 1
2 conectores USB 2.0 / 1.1
2 conectores de placa adicional Thunderbolt ™
1 x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x jumper claro CMOS
1 x botão Q-Flash Plus
＊ Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

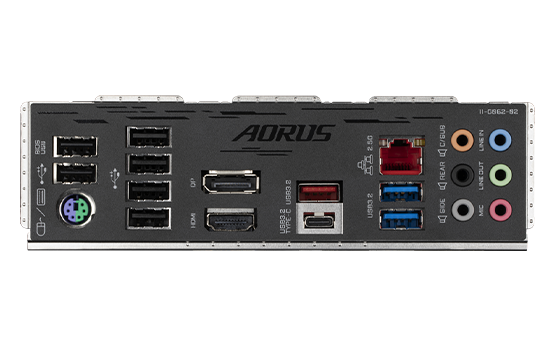

Conectores do painel traseiro:
1 porta de teclado / mouse PS / 2
1 porta USB Type-C ® , com suporte para USB 3.2 Gen2
1 porta USB 3.2 Gen2 Type-A (vermelho)
2 portas USB 3.2 Gen1
6 portas USB 2.0 / 1.1
1 x DisplayPort
1 porta HDMI
1 porta RJ-45
6 x conectores de áudio
Controlador I / O:
Chip controlador de I / O iTE ®
Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Alerta de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.
BIOS:
Flash 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
EasyTune
rápida inicialização
Jogo impulso
ON / OFF Carga
RGB Fusão
Smart Backup
Visualizador do Sistema de Informação
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress
Software empacotado:
Norton ® Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek ® 8125
Sistema operacional:
Suporte para Windows 10 de 64 bits
Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
