Marca:
MSI
Modelo:
MEG Z590 ACE
Processador:
Suportes 10 Gen Intel Núcleo Processors, 11 Gen Intel Núcleo processadores, Pentium Ouro e Celeron processadores
Soquete do processador LGA1200
Acesse intel.com para obter informações sobre compatibilidade.
Chipset:
Chipset Intel Z590
Memória:
4 slots de memória DDR4, suporte até 128 GB1
Suporta 1R 2133/2666/2933 MHz para CPU Intel de 10ª geração (por JEDEC & POR)1
Suporta 1R 2133/2666/2933/3200 MHz para CPU Intel de 11ª geração (por JEDEC e POR)1
Frequência máxima de overclock:
1DPC 1R velocidade máxima de até 5600 MHz
1DPC 2R velocidade máxima de até 4800+ MHz
Velocidade máxima 2DPC 1R de até 4400+ MHz
2DPC 2R velocidade máxima de até 4000 MHz +
Suporta modo Dual-Channel
Suporta memória não ECC e sem buffer
Suporta Intel Extreme Memory Profile (XMP)
Consulte www.msi.com para obter mais informações sobre memória compatível
Slots de Expansão:
3 slots PCIe x16
Suporte x16 / x0 / x4, x8 / x8 / x4, x8 / x4 + x4 / x4
Slots PCI_E1 e PCI_E3 (da CPU)
Suporte até PCIe 4.0 para CPU Intel de 11ª geração
Suporte até PCIe 3.0 para CPU Intel de 10ª geração
Slot PCI_E5 (do chipset Z590)
Suporta até PCIe 3.0
2 slots PCIe 3.0 x1 (do chipset Z590)
Multi-GPU:
Suporta tecnologia NVIDIA SLI de 2 vias
Suporta tecnologia AMD CrossFire de 3 vias
Gráficos OnBoard:
1x HDMI 2.0b com porta HDR, suporta uma resolução máxima de 4K 60 Hz1
Disponível apenas em processadores com gráficos integrados.
Thunderbolt 4:
Controlador Intel JHL8540 Thunderbolt 4
2 portas Thunderbolt 4 (USB-C) no painel traseiro
Suporta taxa de transferência de até 40 Gbps com dispositivos Thunderbolt
Suporta taxa de transferência de até 20 Gbps com dispositivos USB4
Suporta taxa de transferência de até 10 Gbps com dispositivos USB 3.2
Suporta até 5 V / 3 A, carregamento de energia de 15 W
Cada porta pode encadear até três dispositivos Thunderbolt 4 ou cinco dispositivos Thunderbolt 3
Suporta monitor de até 8K (é necessário conectar o DisplayPort da placa-mãe ou placa gráfica discreta à porta de entrada Mini DisplayPort no painel traseiro)
Armazenamento:
6 portas SATA de 6 Gb / s (do chipset Z590)
4 slots M.2 (chave M)
Slot M2_1 (da CPU)
Disponível apenas na 11ª geração Intel CPU
Suporta até PCIe 4.0 x4
Suporta dispositivos de armazenamento 2242/2260/2280/22110
M2_21, M2_32, Slots M2_4 (do chipset Z590)
M2_2, M2_3 e M2_4 suportam até PCIe 3.0 x43
M2_2 e M2_3 suportam até SATA 6 Gb / s
O slot M2_4 suporta apenas PCIe.
Suporta dispositivos de armazenamento 2242/2260/2280
Intel Optane Memory Ready4
Suporta a tecnologia Intel Smart Response para processadores Intel Core
SATA2 ficará indisponível ao instalar o SSD M.2 SATA no slot M2_2.SATA5 e SATA6 não estarão disponíveis ao instalar o SSD M.2 SATA / PCIe no slot M2_3.A largura de banda M2_4 mudará de x4 para x2 quando o slot PCI_E5 for inserido.Antes de usar os módulos de memória Intel Optane, certifique-se de ter atualizado os drivers e o BIOS para a versão mais recente no site da MSI.
RAID:
Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
Suporta RAID 0 e RAID 1 para dispositivos de armazenamento M.2 NVMe
USB:
Chipset Intel Z590
3 portas USB 3.2 Gen 2 de 10 Gbps (2 portas Tipo A no painel traseiro, 1 conector interno Tipo C)
6 portas USB 3.2 Gen 1 5 Gbps (4 portas Tipo A no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0 Tipo A no painel traseiro
Hub-GL850G
4 portas USB 2.0 por meio de conectores USB internos
Áudio:
Codec Realtek ALC4082 + ESS SABRE9018Q2C Combo DAC / HPA
Áudio de alta definição de 7.1 canais
Suporta saída S / PDIF
LAN:
1 controlador de LAN Intel I225V 2,5 Gbps
WIFI e Bluetooth:
Intel Wi-Fi 6E AX210
O módulo Wireless é pré-instalado no slot M.2 (Key-E)
Compatível com MU-MIMO TX / RX, 2,4 GHz / 5 GHz / 6 GHz1 (160 MHz) até 2,4 Gbps
Suporta 802.11 a / b / g / n / ac / ax
Suporta Bluetooth 5.22, FIPS, FISMA
O Wi-Fi 6E 6 GHz depende do suporte às regulamentações do país e estará pronto no WIN10 21H1.O Bluetooth 5.2 estará pronto no WIN10 21H1.
Conectores Internos:
1x conector de alimentação principal ATX de 24 pinos
2 conectores de alimentação ATX 12V de 8 pinos
1x conector de alimentação PCIE de 6 pinos
6x conectores SATA de 6 Gb / s
4 slots M.2 (M-Key)
1x conector USB 3.2 Gen 2 10 Gbps Type-C
1x conector USB 3.2 Gen 1 5 Gbps (suporta 2 portas USB 3.2 Gen 1 5 Gbps adicionais)
2 conectores USB 2.0 (suporta 4 portas USB 2.0 adicionais)
1x conector de ventilador de CPU de 4 pinos
1x conector de ventilador de bomba de água de 4 pinos
6 conectores de ventilador do sistema de 4 pinos
1x conector de áudio do painel frontal
2 conectores do painel do sistema
1x conector de intrusão do chassi
1x conector do módulo TPM
1x conector de controlador de ajuste
Recursos LED:
1x interruptor de controle EZ LED
1 LED de código de depuração de 2 dígitos
4x LED de depuração EZ
1x conector RGB LED de 4 pinos
2 conectores de LED RAINBOW de 3 pinos
1x conector JCORSAIR LED de 3 pinos

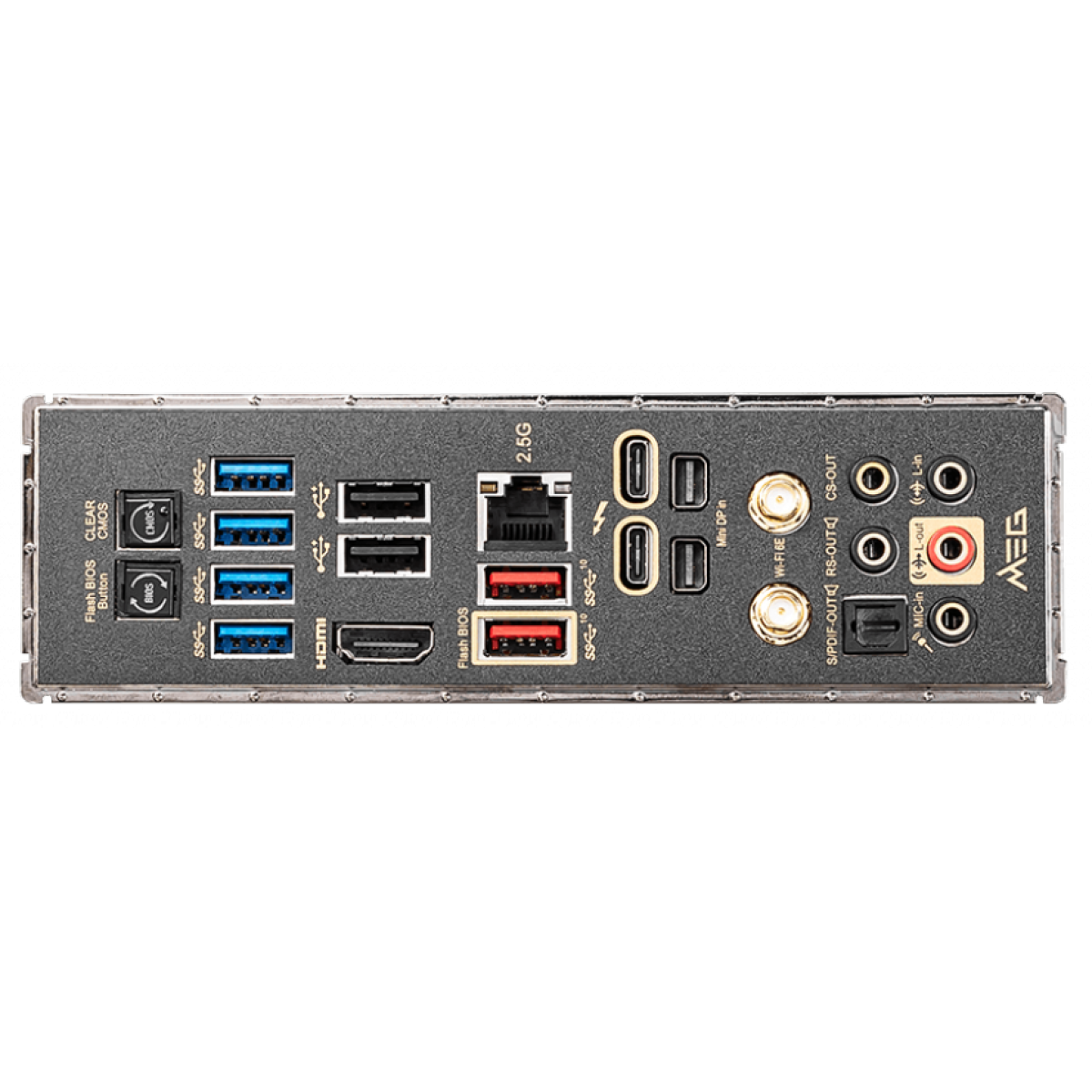

Portas do Painel Traseiro:
Botão Limpar CMOS
USB 3.2 Gen1 5 Gbps (Tipo A)
USB 2.0
2,5 G LAN
Thunderbolt 4 40 Gbps (tipo C)
Wi-Fi / Bluetooth
Conectores de áudio HD
Botão Flash BIOS
HDMI
USB 3.2 Gen2 10 Gbps (tipo A)
Entrada Mini DisplayPort (para passagem Thunderbolt)
Saída óptica S / PDIF
MEG Z490 ACE
Dimensões:
12 pol. X 9,6 pol. (30,5 cm x 24,4 cm)
Fator de forma ATX
Montagem:
9 orifícios de montagem
