CPU:
11ª Geração Intel® Core™ i9 processadores / Intel® Core™ i7 processadores / Intel® Core™ i5 processadores
Processadores Intel® de 10ª geração Core™ i9 / Processadores Intel® Core™ i7 / Processadores Intel® Core™ i5 / Processadores Intel® Core™ i3 / Processadores Intel® Pentium® / Processadores Intel® Celeron®*
* Limitado a processadores com 4 MB de Cache Inteligente Intel®, família Intel® Celeron® G5xx5.
O cache L3 varia de acordo com a CPU
(Consulte a "Lista de Suporte de CPU" para obter mais informações).
Chipset:
Intel B560 Express Chipset
Memória:
11ª Geração Intel® Core™ i9/i7/i5 processadores:
Suporte para DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C. ) / 4000(C.O.) / 3866(C.O.) / 3800(C.O.) / 3733(C.O.) / 3666(C.O.) / 3600(C.O.) / 3466(C.O.) / 3400(C.O.) / 3333(C.O.) / 3300(C.O.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
10ª Geração Intel® Core™ i9/i7 processadores:
Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel® Core™ i5/i3 /Pentium®/Celeron® processadores:
Suporte para módulos de memória DDR4 2666/2400/2133 MHz
4 x soquetes DDR4 DIMM que suportam até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operar em modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem memória tampão ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Por favor, consulte "Lista de suporte de memória" para mais informações).
Gráficos Onboard:
Suporte integrado de gráficos Processador-Intel® HD Graphics:
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
1 x porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
* Quando a porta D-Sub e DisplayPort estiverem conectadas ao mesmo tempo, as imagens sairão somente do DisplayPort.
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@30 Hz
* Suporte para a versão HDMI 1.4 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU).
Suporte para até 3 monitores ao mesmo tempo
Áudio:
Realtek® Audio CODEC
Áudio de alta definição
2/4/5.1/7.1-canal
Apoio para S/PDIF Out
LAN:
Realtek® GbE LAN chip (1000 Mbit/100 Mbit)
Slot de Expansão:
1 x slot PCI Express x16, rodando em x16 (PCIEX16)
* Para um ótimo desempenho, se apenas uma placa gráfica PCI Express tiver que ser instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com a norma PCI Express 4.0.)(Nota)
1 x slot PCI Express x16, rodando em x4 (PCIEX4)
2 x slots PCI Express x1
(Os slots PCIEX4 e PCIEX1 estão em conformidade com a norma PCI Express 3.0).
Interface de Armazenamento:
1 x conector M.2 (Soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 suporte SSD) (M2P_CPU)(Nota)
Chipset:
1 x conector M.2 (Soquete 3, chave M, tipo 2260/2280/22110 SATA e PCIe 3.0 x4/x2 suporte SSD) (M2A_SB)
6 x conectores SATA 6Gb/s
* Consulte "1-7 Conectores Internos", para os avisos de instalação para os conectores M.2 e SATA.
Intel® Optane™ Memória pronta
* Aceleração do sistema com Intel® Optane™ A memória só pode ser ativada no conector M2P_CPU e com um processador Intel® de 11ª Geração instalado.
USB:
6 x portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
6 x portas USB 2.0/1.1 disponíveis através dos cabeçalhos USB internos
Chipset+USB 2.0 Hub:
2 x portas USB 2.0/1.1 no painel traseiro
Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeça do ventilador da CPU
1 x cabeça do ventilador de resfriamento de água da CPU
3 x cabeçalhos de ventilador do sistema
1 x cabeçalho de fita LED endereçável
1 x RGB cabeçalho de faixa LED
2 x conectores M.2 Tomada 3
6 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB 3.2 Gen 1
3 x cabeçalhos USB 2.0/1.1
1 x cabeçalho S/PDIF Out
2 x Thunderbolt™ conectores de placa adicional
1 x cabeçalho do módulo de plataforma confiável (Somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x conector de porta serial
1 x porta paralela cabeçalho
1 x Camisola transparente CMOS
1 x botão Q-Flash Plus
＊All Os cabeçalhos dos ventiladores estão sujeitos a suportar AIO_Pump, Pump e ventilador de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.

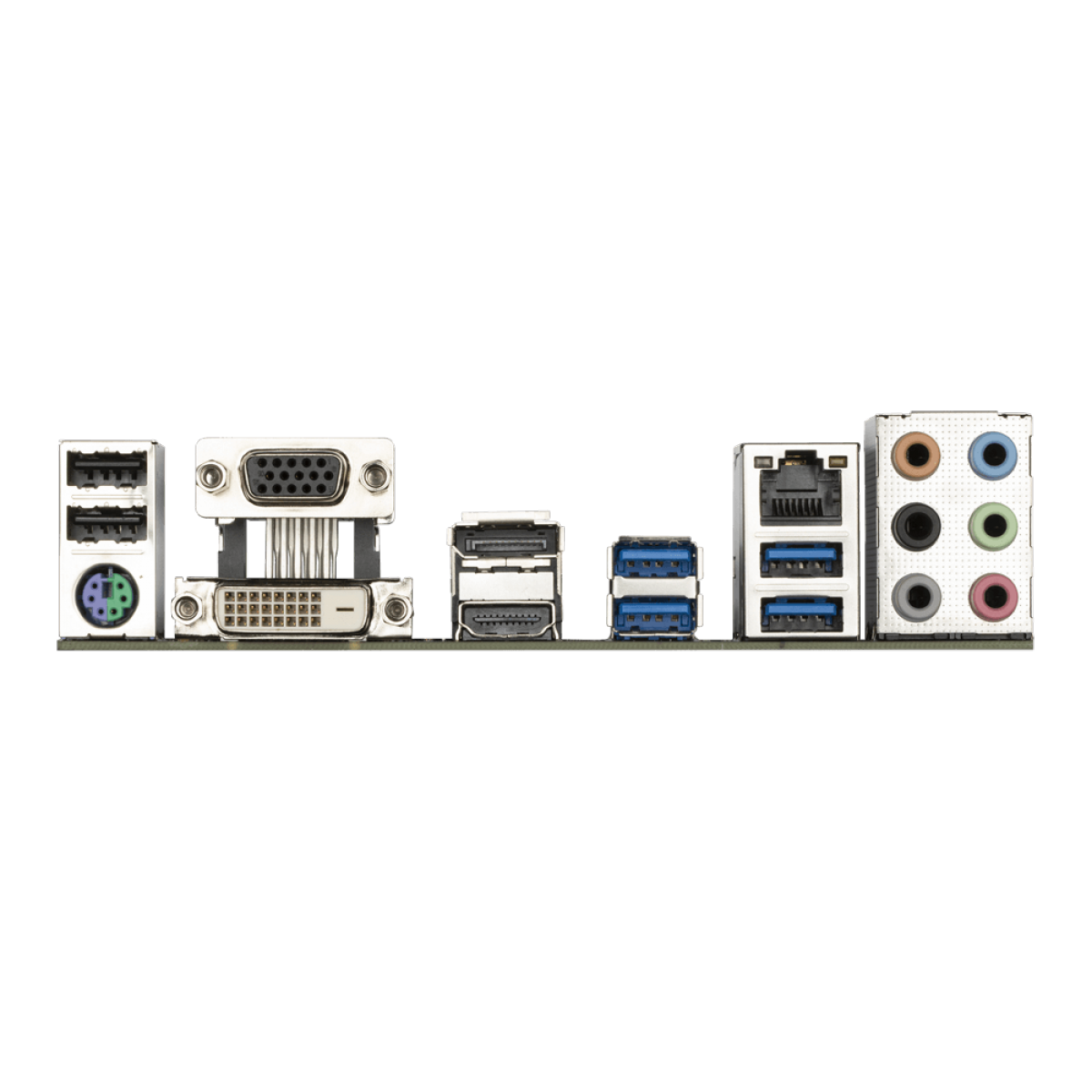

Conectores Painel Traseiro:
2 x portas USB 2.0/1.1
1 x porta de teclado/mouse PS/2
1 x porto D-Sub
1 x porta DVI-D
1 x DisplayPort
1 x porta HDMI
4 x portas USB 3.2 Gen 1
1 x porta RJ-45
6 x tomadas de áudio
Controlador I/O:
iTE I/O Controller Chip
Monitoramento H/W:
Detecção de voltagem
Detecção de temperatura
Detecção da velocidade do ventilador
Aviso de superaquecimento
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.
