Marca:
Gigabyte
Modelo:

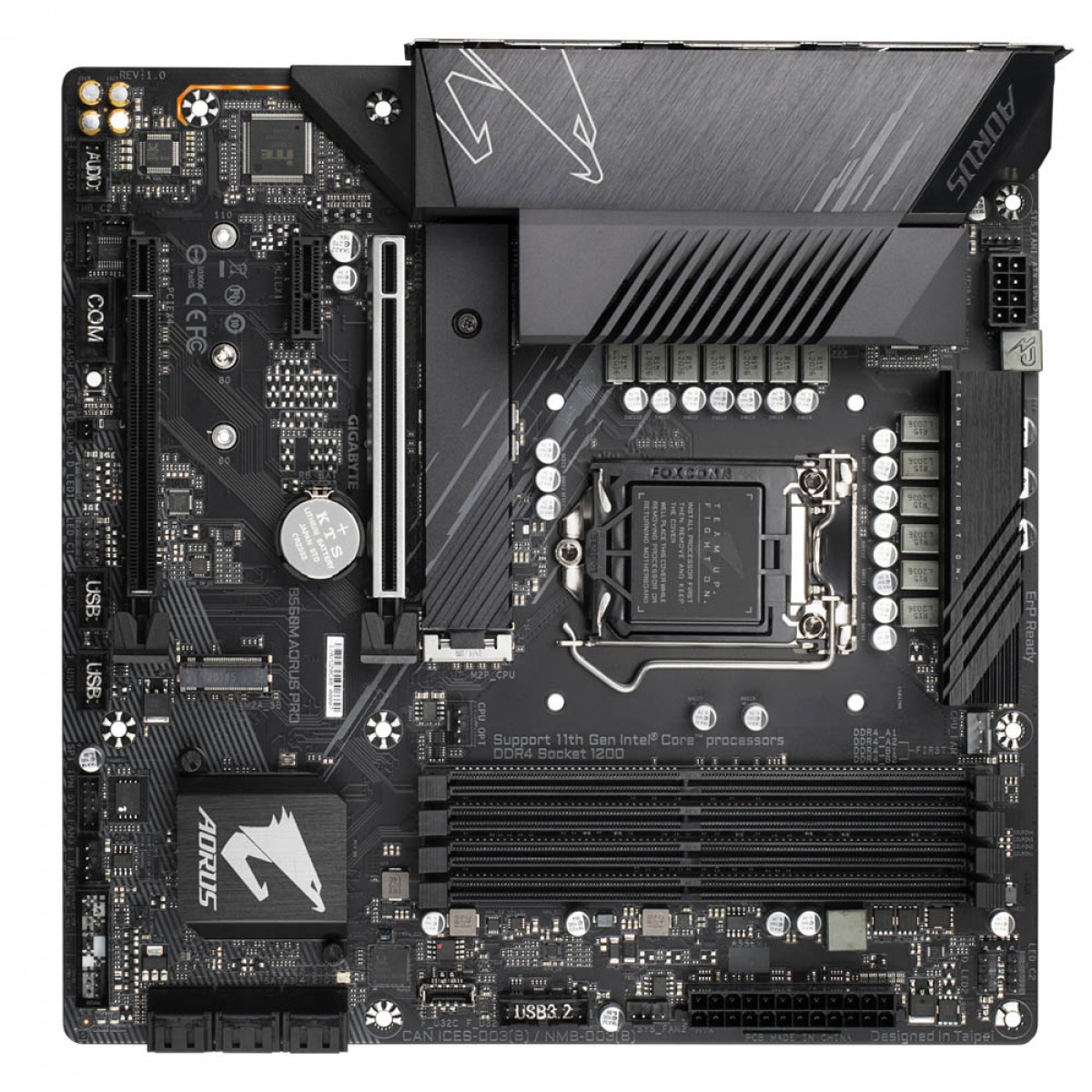

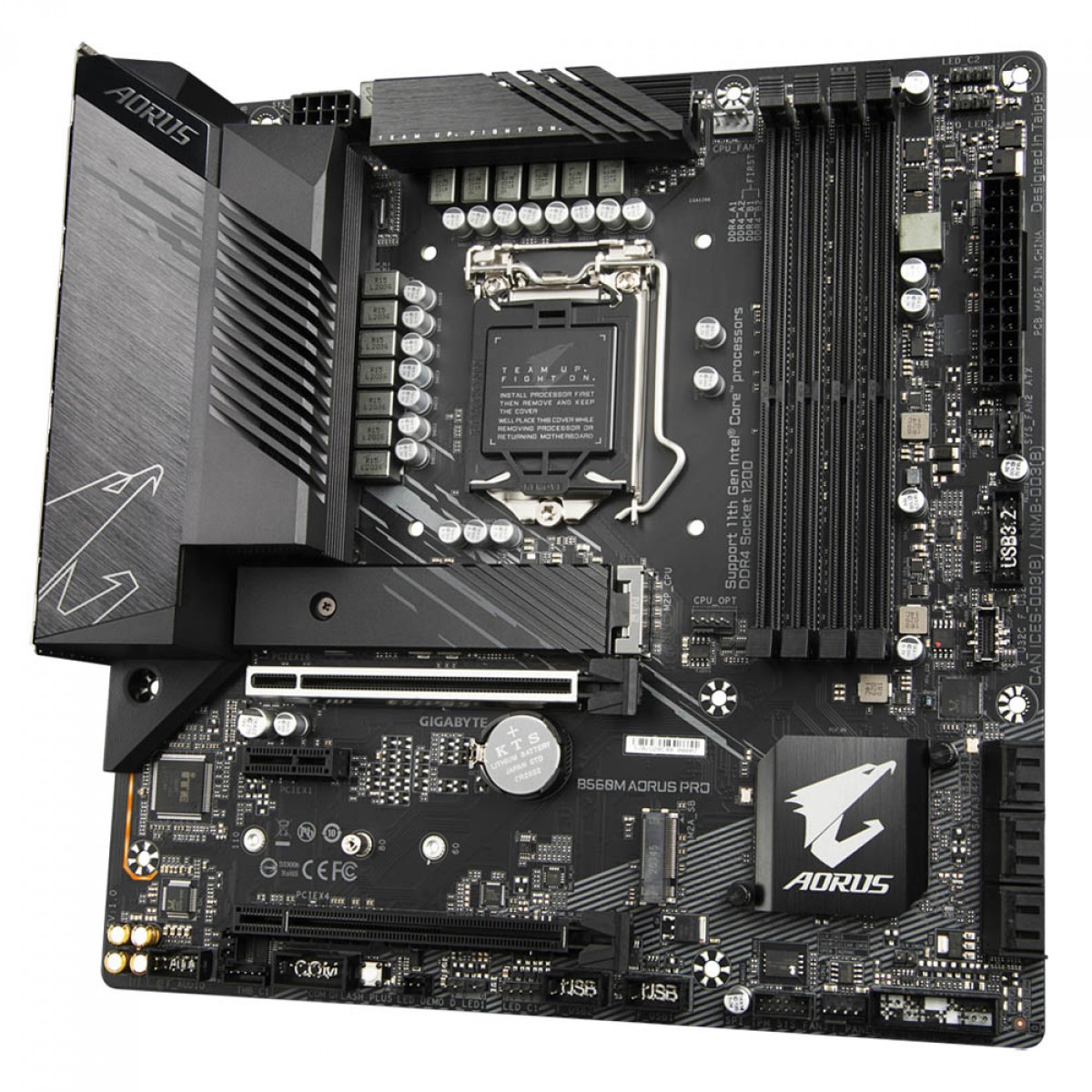

B560M Aorus Pro - REV 1.0
CPU:
11ª Geração Intel® Core™ i9 processadores / Intel® Core™ i7 processadores / Intel® Core™ i5 processadores
Processadores Intel® de 10ª geração Core™ i9 / Processadores Intel® Core™ i7 / Processadores Intel® Core™ i5 / Processadores Intel® Core™ i3 / Processadores Intel® Pentium® / Processadores Intel® Celeron®*
* Limitado a processadores com 4 MB de Cache Inteligente Intel®, família Intel® Celeron® G5xx5.
O cache L3 varia de acordo com a CPU
(Consulte a "Lista de Suporte de CPU" para obter mais informações).
Chipset
Chipset Expresso Intel® B560
Chipset:
Chipset Intel ® B560 Express
Memória:
11ª Geração Intel® Core™ i9/i7/i5 processadores:
Suporte para DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.)/ 4133(O.C.)/ 4000(O.C. ) / 3866(C.O.) / 3800(C.O.) / 3733(C.O.) / 3666(C.O.) / 3600(C.O.) / 3466(C.O.) / 3400(C.O.) / 3333(C.O.) / 3300(C.O.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz módulos de memória
10ª Geração Intel® Core™ i9/i7 processadores:
Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel® Core™ i5/i3 /Pentium®/Celeron® processadores:
Suporte para módulos de memória DDR4 2666/2400/2133 MHz
4 x soquetes DDR4 DIMM que suportam até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operar em modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem memória tampão ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Por favor, acesse o website da GIGABYTE para obter as últimas velocidades de memória suportadas e módulos de memória).
Gráficos a bordo:
Suporte integrado de gráficos Processador-Intel® HD Graphics:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@30 Hz
* Suporte para a versão HDMI 1.4 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para a versão DisplayPort 1.2, HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte a CPU).
Áudio:
Realtek® Codec de áudio
Áudio de alta definição
2/4/5.1/7.1-canal
LAN:
Chip Intel ® 2,5 GbE LAN (2,5 Gbit / 1 Gbit / 100 Mbit)
Slots de expansão:
1 x ranhura PCI Express x16, rodando em x16 (PCIEX16)
* Para um ótimo desempenho, se apenas uma placa gráfica PCI Express tiver que ser instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com a norma PCI Express 4.0)*.
*Suportado apenas pelos processadores da 11ª Geração.
1 x ranhura PCI Express x16, funcionando em x4 (PCIEX4)
1 x ranhura PCI Express x1
(Os slots PCIEX4 e PCIEX1 estão em conformidade com a norma PCI Express 3.0).
Tecnologia Multi-Gráfica:
Suporte para as tecnologias AMD Quad-GPU CrossFire™ e 2-Way AMD CrossFire™
Interface de armazenamento:
CPU:
1 x conector M.2 (Socket 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 SSD support) (M2P_CPU) *
* Suportado apenas por processadores de 11ª geração.
Chipset:
1 x conector M.2 na parte traseira da placa-mãe (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a PCIe 3.0 x4 / x2 SSD) (M2A_SB)
6 x conectores SATA de 6 Gb / s
* Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.
Intel ® Optane ™ Memory Ready
USB:
Chipset:
1 x porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen2x2
1 x portas USB 3.2 Gen2 Tipo A (vermelho) no painel traseiro
2 x portas USB 3.2 Gen1 no painel traseiro
2 x portas USB 2.0/1.1 no painel traseiro
Chipset+USB 3.2 Gen 1 Hub:
1 x porta USB Type-C® com suporte a USB 3.2 Gen1, disponível através do cabeçote USB interno
2 x portas USB 3.2 Gen1 disponíveis através do cabeçalho USB interno
Chipset+ 2 USB 2.0 Hub:
8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos cabeçalhos USB internos)
Conectores I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeça do ventilador da CPU
1 x cabeça do ventilador de resfriamento de água da CPU
3 x cabeçalhos de ventilador do sistema
2 x cabeçalhos de fitas LED endereçáveis
2 x Cabeçalhos de fita LED RGB
6 x conectores SATA 6Gb/s
2 x conectores M.2 Tomada 3
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB Type-C®, com suporte a USB 3.2 Gen 1
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
2 x Thunderbolt™ conectores de placa adicional
1 x cabeçalho do módulo de plataforma confiável (Somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x conector de porta serial
1 x Camisola transparente CMOS
1 x botão Q-Flash Plus
＊All Os cabeçalhos dos ventiladores estão sujeitos a suportar AIO_Pump, Pump e ventilador de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.
Conectores do painel traseiro:
1 x porta de teclado/mouse PS/2
1 x porta USB Type-C®, com suporte a USB 3.2 Gen2x2
1 x porta USB 3.2 Gen2 Tipo A (vermelha)
2 x portas USB 3.2 Gen1
6 x portas USB 2.0/1.1
1 x DisplayPort
1 x porta HDMI
1 x porto RJ-45
6 x tomadas de áudio
Controlador I / O:
Chip controlador de I / O iTE ®
Monitoramento H / W:
Detecção de voltagem
Detecção de temperatura
Detecção da velocidade do ventilador
Detecção do fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.
BIOS:
1 x 256 Mbit flash
Uso da licença AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Apoio ao Centro APP
* As aplicações disponíveis no APP Center podem variar de acordo com o modelo da placa mãe. As funções suportadas de cada aplicação também podem variar de acordo com as especificações da placa-mãe.
@BIOS
EasyTune
Bota rápida
Impulso do jogo
Carga ON/OFF
Fusão RGB
Backup inteligente
Visualizador de informações do sistema
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para a instalação do Xpress
Software empacotado:
Norton ® Internet Security (versão OEM)
cFosSpeed
Sistema operacional:
Suporte para Windows 10 de 64 bits
Fator de forma:
Micro ATX Form Factor; 24,4cm x 24,4cm
