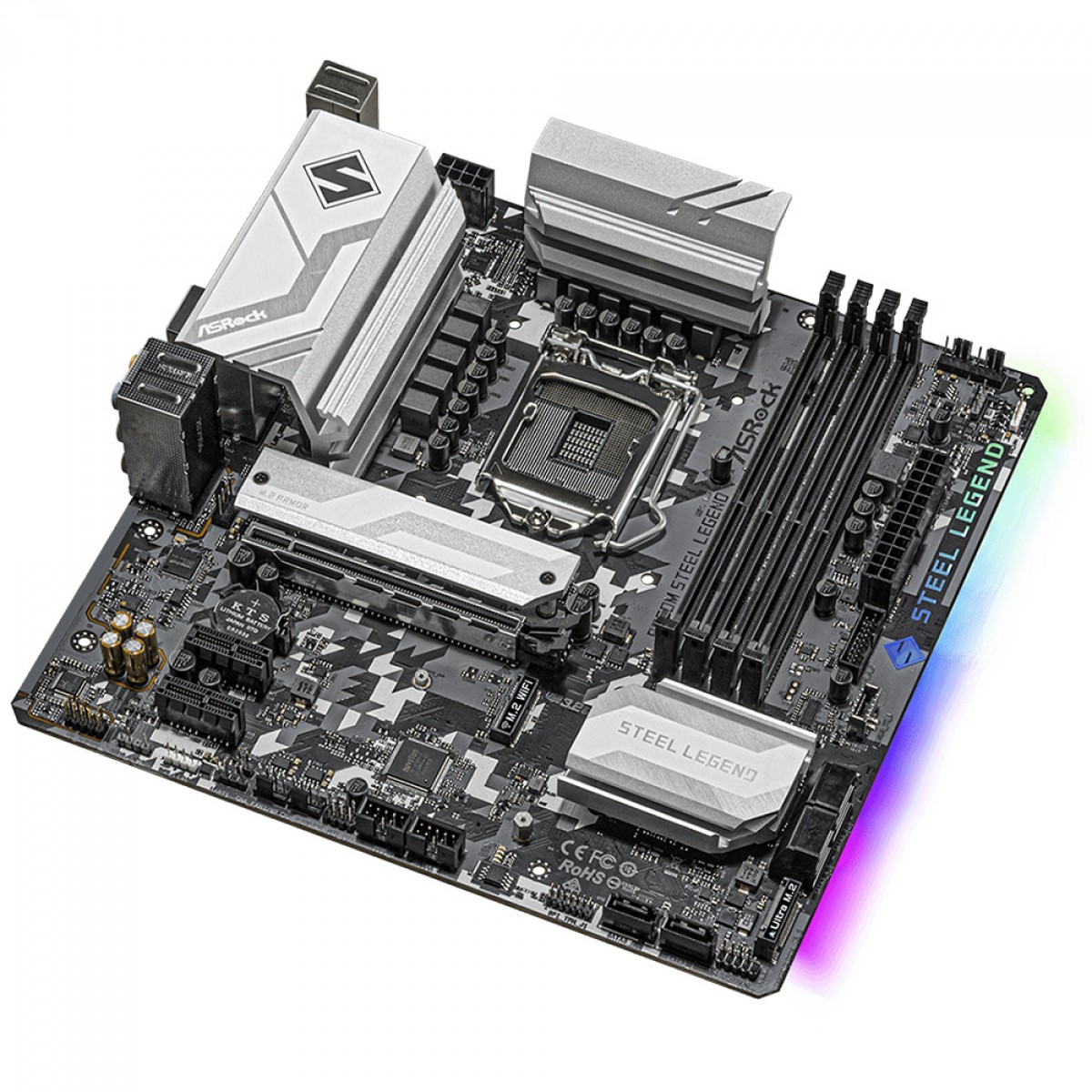

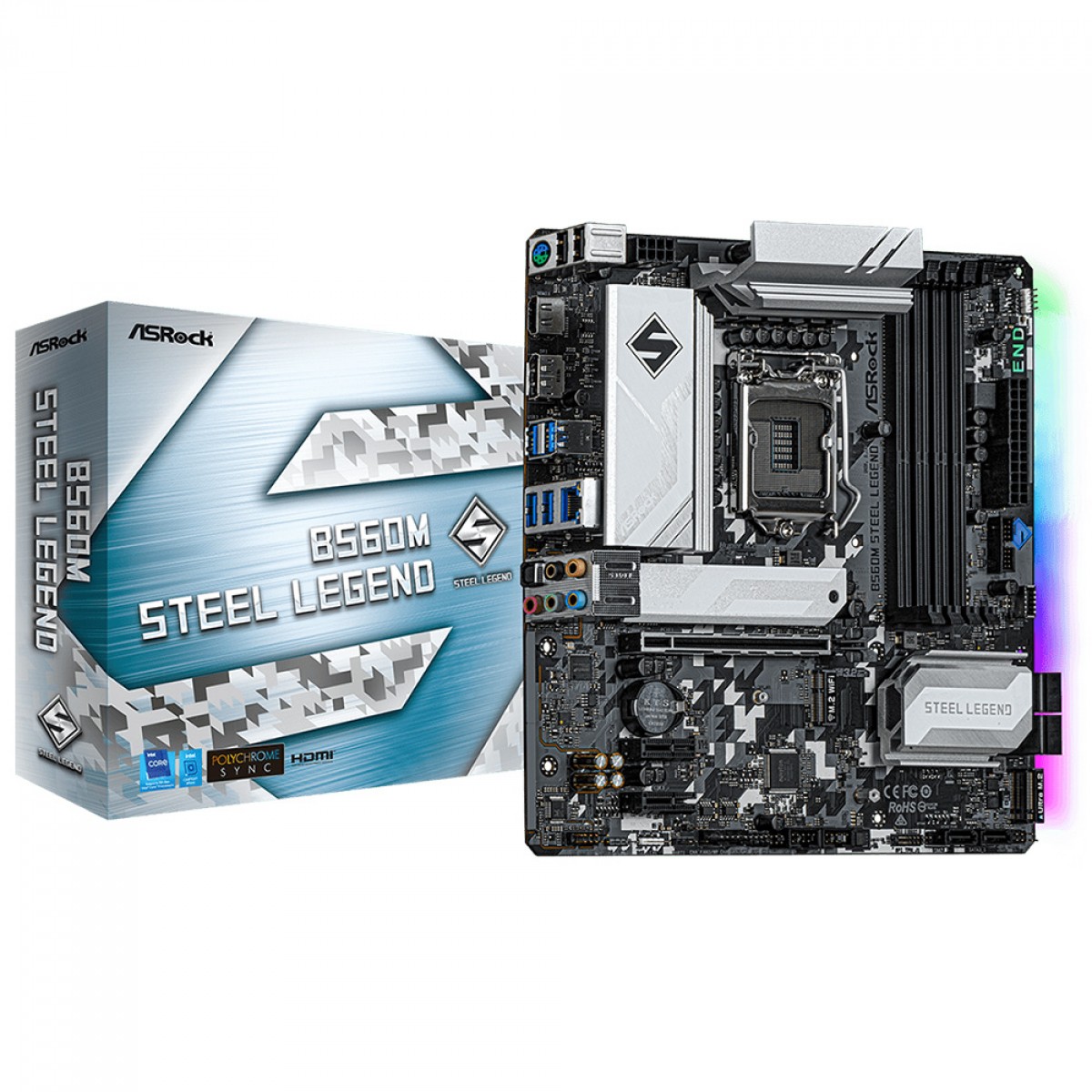

Marca:
Asrock
Modelo:
B560 90-MXBFA0-A0UAYZ
Chipset:
Intel B560
Socket:
Intel LGA 1200
Fator de forma:
Micro ATX, 24.4cm x 24.4cm
RECURSOS ÚNICOS
2,5G LAN
ASRock Slot de aço
ASRock Cobertura total M.2 Dissipador de calor
ASRock Hyper M.2 (PCIe Gen4x4)
Verificador de status ASRock POST (PSC)
ASRock Proteção total contra spikes (para todos USB, áudio, portas LAN)
ASRock Live Update e APP Shop
ASRock USB 3.2 Gen2:
Painel frontal ASRock Tipo C USB 3.2 Gen2x2 Conector (20 Gb / s)
ASRock Super Alloy:
Dissipador XXL de liga de alumínio
Premium 60A Power Choke
50A Dr.MOS
Nichicon 12K Black Caps (100% feito no Japão capacitores de polímero condutores de alta qualidade)
PCB preto fosco, PCB de tecido de vidro de alta densidade
CPU:
Suporta 10 Gen Intel Core Processors e 11 Gen Intel Core Processors (LGA1200)
Digi Power design
10 Power Phase design
Suporta Tecnologia Intel Turbo Boost Max 3.0
Memória:
Memória Dual Channel DDR4
4x DDR4 DIMM Slots
Processadores Intel Core de 11ª geração suportam memória DDR4 não ECC e sem buffer de até 4800+ (OC)
Processadores Intel Core de 10ª geração suportam DDR4 não ECC, memória sem buffer até 4666+ (OC)
Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)
Máx. capacidade da memória do sistema: 128 GB
Suporta Intel Extreme Memory Profile (XMP) 2.0
15μ Gold Contact em slots DIMM
BIOS:
128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
Eventos de ativação compatíveis com ACPI 6.0
Suporte SMBIOS 2.7
CPU Core / Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, ajuste múltiplo de voltagem
Gráficos:
Os processadores Intel Core de 11ª geração suportam a arquitetura gráfica Intel Xe (Gen 12). Os processadores Intel Core de 10ª geração suportam gráficos Gen 9
Saída gráfica dupla: suporte a portas HDMI e DisplayPort 1.4 por controladores de vídeo independentes
Oferece suporte a HDMI 2.0 com máx. resolução de até 4K x 2K (4096x2160) a 60 Hz com processadores Intel Core de 11ª geração
Suporta HDMI 1.4 com máx. resolução de até 4K x 2K (4096x2160) a 30 Hz com processadores Intel Core de 10ª geração
Compatível com DisplayPort 1.4 com máx. resolução de até 4K x 2K (4096x2304) a 60 Hz
Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (alta taxa de bits de áudio) com HDMI 2.0 Porto (monitor compatível com HDMI é necessário)
Suporte HDCP 2.2 com DisplayPort e HDMI Ports (HDCP 2.3 pronto com 11 Gen Intel Processadores Core)
Áudio:
Áudio HD 7.1 CH (Codec de áudio Realtek ALC897)
Suporta proteção contra surtos
Conectores de áudio Gold
Conector de áudio Gold 15μ - Áudio Nahimic
LAN:
2,5 Gigabit LAN 10/100/1000/2500 Mb / s
Dragon RTL8125BG
Suporta Dragon 2.5G LAN Software
Controle de largura de banda de ajuste automático inteligente
Interface de usuário amigável
Estatísticas de uso de rede visual
Configuração padrão otimizada para jogo, navegador e Modos de streaming
Controle de prioridade personalizado pelo usuário
Suporta Wake-On-LAN
Suporta proteção contra raios / ESD
Suporta Ethernet com eficiência energética 802.3az
Suporta PXE
Slots:
1x slot PCI Express 4.0 x16
1x slot PCI Express 3.0 x16
2x slots PCI Express 3.0 x1
1x Soquete M.2 (Chave E ), suporta módulo WiFi PCIe tipo 2230 / BT PCIe e Intel CNVi (WiFi / BT integrado)
Contato de ouro 15μ em slot VGA PCIe (PCIE1)
Armazenamento:
6x Conectores SATA3 6.0 Gb / s, suporte Intel Rapid Storage Technology 18, NCQ, AHCI e Hot Plug
1x Soquete Hyper M.2 (M2_1), suporta M Key type 2242/2260/2280 M.2 PCI Módulo expresso de até Gen4 x4 (64 Gb / s) (com processadores Intel Core de 11ª geração ) ou Gen3 x4 (32 Gb / s) (com processadores Intel Core de 10ª geração )
1x Ultra M.2 Soquete (M2_2), suporta módulo M Key tipo 2280 M.2 SATA3 6,0 Gb / s e módulo M.2 PCI Express até Gen3 x4 (32 Gb / s)
Conectores:
1 x Conector SPI TPM
1 x Intrusão de chassi e Conector de alto-falante
2 x Conectores de LED RGB
2 x Conectores de LED endereçáveis
1 x Conector de ventilador de CPU (4 pinos)
1 x CPU / Bomba de água Conector do ventilador (4 pinos) (Controle de velocidade do ventilador inteligente)
3 x Conectores do ventilador do chassi / bomba de água (4 pinos) (Controle de velocidade do ventilador inteligente)
1 x Conector de alimentação ATX de 1 x 24 pinos (Conector de alimentação de alta densidade)
1 x Conector de alimentação de 12 V de 8 pinos (Conector de alimentação de alta densidade)
1 x Conector de áudio do painel frontal (Conector de áudio ouro 15μ)
2 x Conectores USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD) - 1 x Conector USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)
1 x Painel Frontal Tipo C Conector USB 3.2 Gen2x2 ( 20 Gb / s) (suporta proteção ESD)

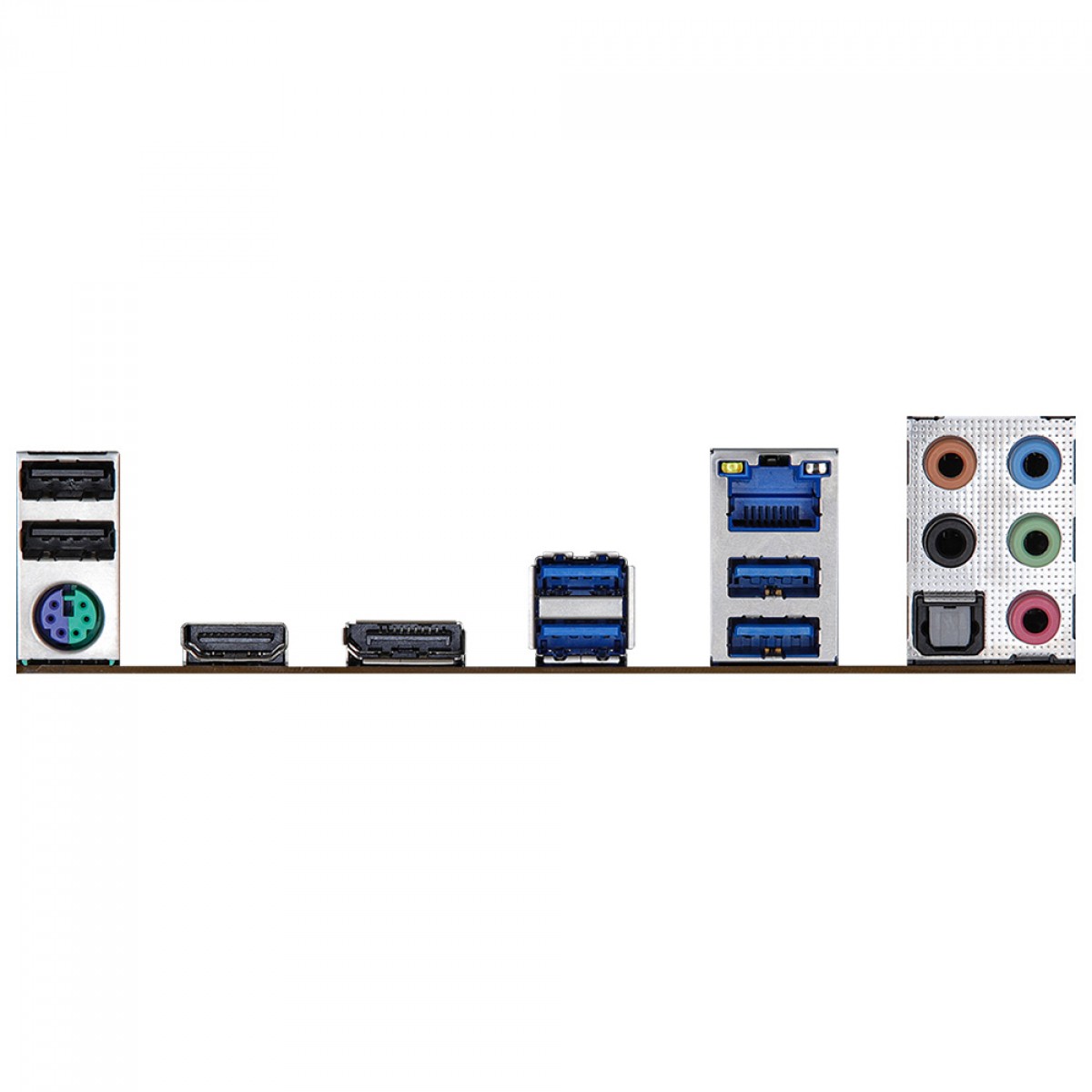

E / S do painel traseiro:
3 x pontos de montagem da antena
1 x porta PS / 2 mouse / teclado
1 x porta HDMI
1 x DisplayPort 1.4
1 x porta de saída SPDIF óptica
4 portas USB 3.2 Gen1 (hub ASMedia ASM1074) (suporta proteção ESD)
2 portas USB 2.0 (suporta proteção ESD)
1 porta RJ-45 LAN com LED (LED ACT / LINK e LED SPEED)
Conectores de áudio HD: Alto-falante traseiro / Central / Baixo / entrada de linha / Alto-falante frontal / microfone ( Gold Audio Jacks)
Software:
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome SYNC
UEFI:
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Meus favoritos em UEFI
ASRock Instant Flash
ASRock Internet Flash
Acessórios:
Guia de instalação rápida, CD de suporte, blindagem de E / S
2 cabos de dados SATA
3 parafusos para soquetes M.2
1 suporte para soquete M.2
