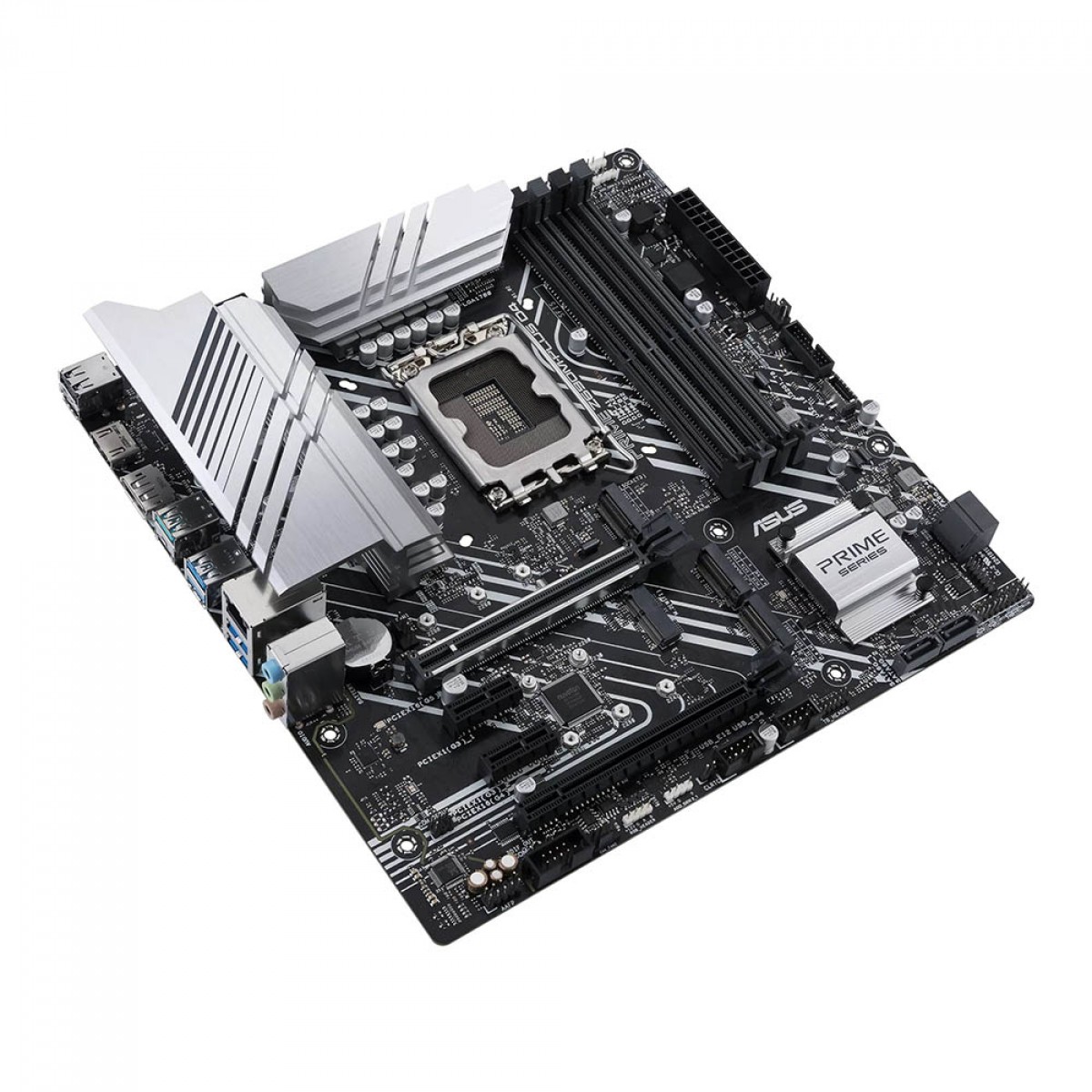

Marca:
Asus
Modelo:
90MB18Q0-M0EAY0
Formato:
MicroATX, 24.4 cm x 24.4 cm
CPU:

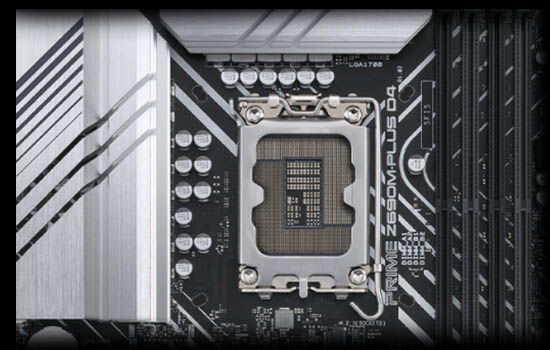

Intel Socket LGA1700 para processadores Intel Core, Pentium Gold e Celeron de 12ª geração
Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **
* Consulte www.asus.com para obter a lista de suporte de CPU
** O suporte da Intel Turbo Boost Max Technology 3.0 depende dos tipos de CPU
Chipset:
Z690
Memória:
4 x DIMM, máx. 128GB, DDR4
5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Não-ECC, Memória sem buffer *
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
OptiMem II
* A taxa de dados real da memória depende dos tipos de CPU e módulos DRAM, para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória.
Gráficos:
1 x DisplayPort 1.4
1 x DisplayPort **
1 x porta HDMI ***
* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações
** Suporta 4K @ 60 Hz conforme especificado em DisplayPort 1.4
*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1
Slots de Expansão:
Intel 12 ª geração de processadores *
1 slot PCIe 5.0 / 4.0 / 3.0 x16
Chipset Intel ® Z690 **
1 slot PCIe 4.0 / 3.0 x16 (suporta modo x4)
2 slots PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte
** Suporta Intel Optane Memory H Series em slot PCIe conectado a PCH
Armazenamento:
Suporta 3 slots M.2 e 4 portas SATA 6 Gb / s
Intel 12ª geração de processadores:
Slot M.2_1 (chave M), tipo 2242/2260/2280
Intel 12 ª geração de processadores apoiar PCIe modo 4.0 x4
Chipset Intel Z690:
Slot M.2_2 (chave M), tipo 2260/2280 (suporta o modo PCIe 4.0 x4)
Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta os modos PCIe 4.0 x4 e SATA)
4 portas SATA de 6 Gb / s
* A tecnologia de armazenamento Intel Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10
** Intel suportes Rapid Storage Technology Intel Optane Memória H Series em PCH anexado M.2 slots
Rede:
1 x Ethernet Intel 1Gb
Wireless e Bluetooth:
Slot M.2 apenas (chave E, CNVi e PCIe)
* O módulo Wi-Fi é vendido separadamente.
USB:
USB traseira: Total de 8 portas
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
1 porta USB 3.2 Gen 2 (1 x Tipo A)
4 portas USB 3.2 Gen 1 (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo-A)
USB dianteira: Total de 7 portas
1 x conector USB 3.2 Gen 1 (compatível com USB Type-C)
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais *
* Porta USB_E1, porta USB_E2, porta USB_E3 e porta USB_E4 compartilham a largura de banda
Áudio:
CODEC de áudio de alta definição Realtek ALC897 / 887 7.1 Surround Sound *
Realtek 7.1 Surround Sound
Áudio de alta definição CODEC *
Suporta: detecção de tomadas, multitransmissão, retificação de tomadas do painel frontal
Suporta reprodução de até 24 bits / 192 kHz
Recursos de áudio:
Blindagem de áudio
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas
* Um chassi com um módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio 7.1 Surround Sound.
Portas E/S no painel Traseiro:
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
1 porta USB 3.2 Gen 2 (1 x Tipo A)
4 portas USB 3.2 Gen 1 (4 x Tipo A)
2 portas USB 2.0 (2 x Tipo-A)
1 x DisplayPort
1 porta HDMI
1 porta Ethernet Intel de 1 Gb
3 x conectores de áudio
Painel Interno:
1 x chapa TB (para placa TB adicional)
Relacionado com ventilador e refrigeração:
1 x 4 pinos CPU Fan header
1 x 4 pinos CPU OPT Fan header
1 x cabeçalho da bomba AIO de 4 pinos
3 conectores de ventilador do chassi de 4 pinos
Relacionado ao poder:
1 x conector de alimentação principal de 24 pinos
1 x 8 pinos + 12V conector de alimentação
1 x 4 pinos + conector de alimentação 12V
Relacionado ao armazenamento:
3 slots M.2 (chave M)
4 portas SATA de 6 Gb / s
USB:
1 x conector USB 3.2 Gen 1 (compatível com USB Type-C
1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos:
3 cabeçalhos endereçáveis Gen 2
1 x cabeçalho RGB AURA
1 x cabeçalho CMOS claro
1 x cabeçalho da porta COM
1 x conector de áudio do painel frontal (AAFP)
1 x slot M.2 (chave E)
1 x cabeçalho S / PDIF Out
1 x cabeçalho SPI TPM (14-1 pinos)
1 x 20-3 pinos cabeçalho do painel do sistema com função de intrusão do chassi
1 x cabeçalho Thunderbolt
Recursos Especiais:
ASUS 5X PROTECTION III:
DIGI + VRM (- Design de energia digital com DrMOS)
LANGuard
Proteção contra sobretensão
SafeSlot
E / S traseira de aço inoxidável
ASUS Q-Design:
Q-DIMM
Q-Slot
Solução Térmica ASUS:
Design do dissipador de calor VRM
ASUS EZ DIY:
ProCool
AURA Sync:
Cabeçalho RGB AURA
Cabeçalhos endereçáveis Gen 2
Recursos de Software:
Software Exclusivo ASUS:
Caixa de Arsenal
AURA Sync
Fan Xpert 4
AI Suite 3
Utilitário de desempenho e economia de energia
TurboV EVO
EPU
DIGI + VRM
ASUS CPU-Z
Software Norton Anti-virus (versão de teste gratuita)
WinRAR
UEFI BIOS:
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
Modo ASUS UEFI BIOS EZ
BIOS:
192 (128 + 64) Mb Flash ROM, UEFI AMI
Gerenciamento:
WOL por PME, PXE
Acessórios:
Cabos:
2 cabos SATA 6 Gb / s
Diversos:
1 x blindagem de E / S
2 pacotes de parafusos SSD M.2
Meio de Instalação:
1 x DVD de suporte
Documentação:
1 x guia do usuário
