Marca:
Asus
Modelo:
90MB19Q0-M0EAY0
Formato:
ATX, 30.5 cm x 24.4 cm
CPU:
Intel Socket LGA1700 para processadores Intel Core, Pentium Gold e Celeron de 12ª geração
Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **
* Consulte www.asus.com para obter a lista de suporte de CPU
** O suporte da Intel Turbo Boost Max Technology 3.0 depende dos tipos de CPU
Chipset:
Z690
Memória:
4 x DIMM, máx. 128 GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Não-ECC, Memória sem buffer *
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória, taxa de dados (velocidade) e número de módulos DRAM com suporte variam dependendo da configuração da CPU e da memória; para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória
Gráficos:
1 x DisplayPort 1.4
1 x DisplayPort **
1 x HDMI ***
* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações
** Suporta 4K @ 60 Hz conforme especificado em DisplayPort 1.4
*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1
Slots de Expansão:
Intel 12 ª geração de processadores *
1 slot PCIe 5.0 / 4.0 / 3.0 x16
Chipset Intel ® Z690 **
1 slot PCIe 4.0 / 3.0 x16 (suporta modo x4)
2 slots PCIe 3.0 x16 (suporta modo x4)
1 slot PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte
** Suporta Intel Optane Memory H Series em slot PCIe conectado a PCH
Armazenamento:

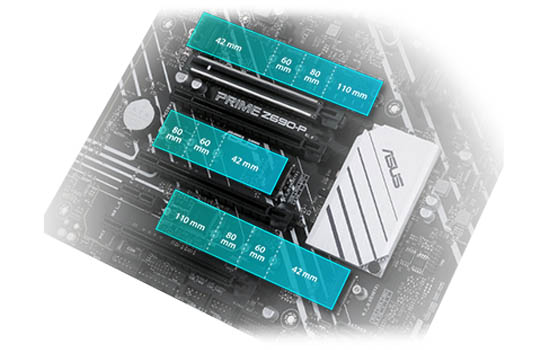

Suporta 3 slots M.2 e 4 portas SATA 6 Gb / s
Intel 12ª geração de processadores:
Slot M.2_1 (chave M), tipo 2242/2260/2280/22110
Intel 12 ª geração de processadores suportam o modo x4 PCIe 4.0.
Chipset Intel Z690:
Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
Slot M.2_3 (chave M), tipo 2242/2260/2280/22110 (suporta os modos PCIe 4.0 x4 e SATA)
4 portas SATA de 6 Gb / s
* A tecnologia de armazenamento Intel Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10
** Intel suportes Rapid Storage Technology Intel ® Optane Memória H Series em PCH anexado M.2 slots
Rede:
1 x Realtek 2,5 Gb Ethernet
ASUS LANGuard
Wireless e Bluetooth:
Slot VM.2 apenas (chave E, CNVi e PCIe) *
* Módulo Wi-Fi e conjunto de suporte M.2 Key E vertical são adquiridos separadamente.
USB:
USB traseira: Total de 6 portas
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
1 porta USB 3.2 Gen 2 (1 x Tipo A)
2 portas USB 3.2 Gen 1 (2 x Tipo A)
2 portas USB 2.0 (2 x Tipo-A)
USB dianteira: Total de 9 portas
1 x conector USB 3.2 Gen 1 (compatível com USB Type-C)
2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais *
* Porta USB_E1, porta USB_E2, porta USB_E3 e porta USB_E4 compartilham a largura de banda.
Áudio:
CODEC de áudio de alta definição Realtek ALC897 / 887 7.1 Surround Sound
Realtek 7.1 Surround Sound
Áudio de alta definição CODEC
Suporta: detecção de tomadas, multitransmissão, retificação de tomadas do painel frontal
Suporta reprodução de até 24 bits / 192 kHz
Recursos de áudio:
Blindagem de áudio
Porta de saída S / PDIF óptica traseira
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas

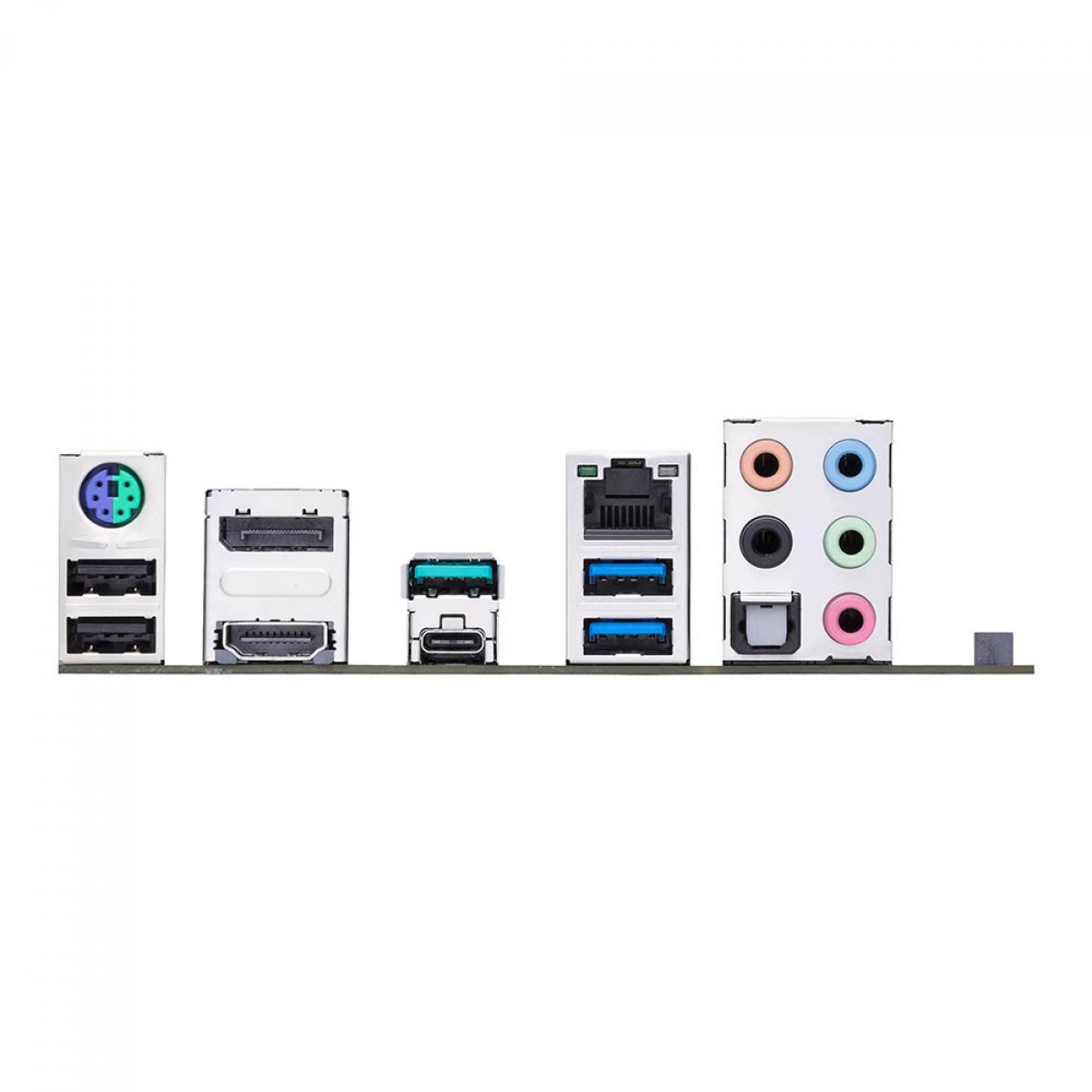

Portas E/S no painel Traseiro:
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
1 porta USB 3.2 Gen 2 (1 x Tipo A)
2 portas USB 3.2 Gen 1 (2 x Tipo A)
2 portas USB 2.0 (2 x Tipo-A)
1 DisplayPort
1 porta HDMI
1 slot VM.2 (chave E)
1 porta Ethernet Realtek de 2,5 Gb
5 conectores de áudio
1 porta de saída óptica S / PDIF
1 porta combo teclado / mouse PS / 2
Painel Interno:
1 x chapa TB (para placa TB adicional)
Relacionado com ventilador e refrigeração:
1 x 4 pinos CPU Fan header
1 x 4 pinos CPU OPT Fan header
1 x cabeçalho da bomba AIO de 4 pinos
3 x conectores de ventilador do chassi de 4 pinos
Relacionado a energia:
1 x conector de alimentação principal de 24 pinos
1 x 8 pinos + 12V conector de alimentação
1 x 4 pinos + conector de alimentação 12V
Relacionado ao armazenamento:
3 slots M.2 (chave M)
4 portas SATA de 6 Gb / s
USB:
1 x conector USB 3.2 Gen 1 (compatível com USB Type-C)
2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos:
3 x cabeçalhos endereçáveis Gen 2
2 x cabeçalhos AURA RGB
1 x cabeçalho CMOS claro
1 x cabeçalho da porta COM
1 x conector de áudio do painel frontal (AAFP)
1 x cabeçalho SPI TPM (14-1 pinos)
1 x cabeçalho do painel de sistema de 20-5 pinos
1 x cabeçalho Thunderbolt
Recursos Especiais:
ASUS 5X PROTECTION III:
DIGI + VRM (- Design de energia digital com DrMOS)
LANGuard
Proteção contra sobretensão
SafeSlot
E / S traseira de aço inoxidável
ASUS Q-Design:
Q-DIMM
Q-Slot
Solução Térmica ASUS:
Dissipador de calor flexível M.2
Design do dissipador de calor VRM
ASUS EZ DIY:
ProCool
AURA Sync:
Cabeçalho RGB AURA
Cabeçalhos endereçáveis Gen 2
Recursos de Software:
Software Exclusivo ASUS:
Caixa de Arsenal
AURA Sync
Fan Xpert 4
AI Suite 3
Utilitário de desempenho e economia de energia
TurboV EVO
EPU
DIGI + VRM
ASUS CPU-Z
Software Norton Anti-virus (versão de teste gratuita)
WinRAR
UEFI BIOS:
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
Modo ASUS UEFI BIOS EZ
BIOS:
192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS
Gerenciamento:
WOL por PME, PXE
Acessórios:
Cabos:
2 cabos SATA 6 Gb / s
Diversos:
1 x blindagem de E / S
1 x pacote de borracha M.2
2 x pacotes de parafusos SSD M.2
Meio de Instalação:
1 x DVD de suporte
Documentação:
1 x guia do usuário
