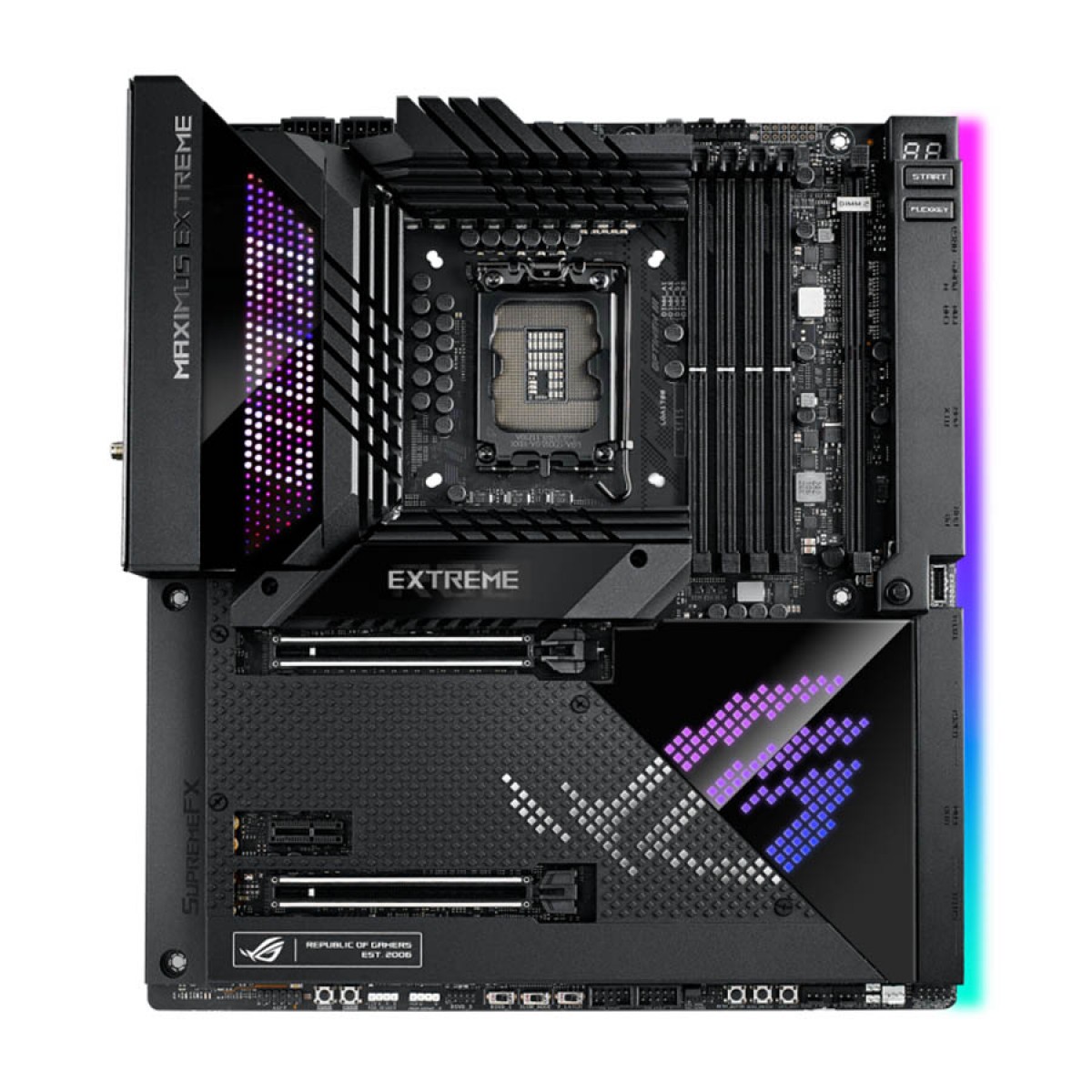

Marca:
Asus
Modelo:
90MB18H0-M0EAY0
Formato:
EATX, 30.5 cm x 27.7 cm
CPU:
Intel Socket LGA1700 para processadores Intel Core, Pentium Gold e Celeron de 12ª geração
Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **
* Consulte www.asus.com para obter a lista de suporte de CPU
** O suporte da Intel Turbo Boost Max Technology 3.0 depende dos tipos de CPU
Chipset:
Z690

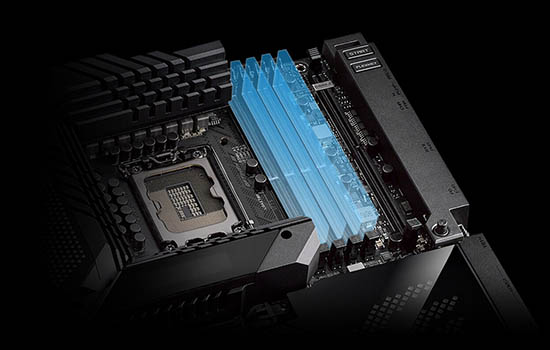

Memória:
4 x DIMM, máx. 128 GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Não ECC, Un -Buffered Memory *
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
OptiMem III
* Os tipos de memória, taxa de dados (velocidade) e número de módulos DRAM com suporte variam dependendo da configuração da CPU e da memória; para obter mais informações, consulte www.asus.com para obter a lista de suporte de memória.
Gráficos:
2 portas Intel Thunderbolt 4 (USB Type-C) suportam DisplayPort 1.4 e saídas de vídeo Thunderbolt
* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1.

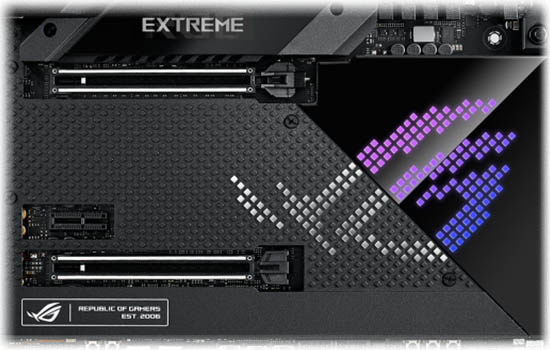

Slots de Expansão:
Processadores Intel de 12ª geração*:
2 slots PCIe 5.0 x16 (suporta modos x16 ou x8 / x8)**
Chipset Intel Z690***:
1 slot PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte.
** M.2_1 compartilha largura de banda com PCIEX16 (G5) _2. Quando M.2_1 é habilitado, PCIEX16 (G5) _2 será desabilitado.
*** Suporte para Intel Optane Memory H Series no slot PCIe conectado a PCH.
Armazenamento:
Suporta 5 slots M.2 e 6 portas SATA 6 Gb / s
Processadores Intel 12ª geração:
Slot M.2_1 (chave M), tipo 2242/2260/2280/22110 ***
- Os processadores Intel® 12ª geração suportam o modo PCIe 5.0 x4.
Slot M.2_2 (Chave M), tipo 2280
- Os processadores Intel® 12ª geração suportam o modo PCIe 4.0 x4.
Chipset Intel Z690**:
Slot M.2_3 (chave M), tipo 2280 (suporta os modos PCIe 4.0 x4 e SATA)
Slot DIMM.2_1 (chave M) via ROG DIMM.2, tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
Slot DIMM.2_2 (chave M) via ROG DIMM.2, tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
6 portas SATA de 6 Gb / s ****
* A tecnologia de armazenamento Intel® Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Intel Rapid Storage Technology suporta Intel Optane Memory H Series em slots M.2 conectados a PCH.
*** M.2_1 compartilha largura de banda com PCIEX16 (G5) _2. Quando M.2_1 é habilitado, PCIEX16 (G5) _2 será desabilitado.
**** A configuração RAID e unidades de inicialização não são suportadas nas portas SATA6G_E1-2.
Ethernet:
1 x Ethernet Intel 2,5 Gb
1 x Ethernet Marvell 10 Gb
TUF LANGuard
Wireless e Bluetooth:
Intel Wi-Fi 6E
USB:
USB traseiro: Total 10 portas
1 porta Thunderbolt 4 (1 x USB Type-C)
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
8 portas USB 3.2 Gen 2 (7 x Tipo-A + 1 x USB Tipo-C)
USB frontal:
Total 10 portas
1 x conector Thunderbolt 4 (1 x USB Type-C)
1 x conector USB 3.2 Gen 2x2 (compatível com USB Type-C)
2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Áudio:
ROG SupremeFX 7.1 Surround Sound Áudio de alta definição CODEC ALC4082
Sensor de impedância para saídas de fone de ouvido dianteiras e traseiras
Suporta: detecção de tomadas, multitransmissão, retificação de tomadas do painel frontal
Saída de reprodução estéreo SNR de 120 dB de alta qualidade e entrada de gravação SNR de 113 dB
Suporta reprodução de até 32 bits / 384 kHz
Recursos de áudio:
Tecnologia de blindagem SupremeFX
ESS SABRE9018Q2C DAC / AMP
Conectores de áudio iluminados por LED
Porta de saída S / PDIF óptica traseira
Capacitores de áudio premium
Capa de áudio
Recursos de áudio:
Tecnologia de blindagem SupremeFX
ALC4080 + Savitech SV3H712 AMP
Conectores de áudio banhados a ouro
Porta de saída S / PDIF óptica traseira
Capacitores de áudio premium
Capa de áudio
Conectores de E/S traseiros:
1 porta Thunderbolt 4 USB Type-C
1 porta USB 3.2 Gen 2x2 (1 x USB Type-C)
8 portas USB 3.2 Gen 2 (7 x Tipo-A + 1 x USB Tipo-C)
1 porta HDMI
1 x Módulo ASUS Wi-Fi
1 porta Ethernet Intel 2,5 Gb
1 porta Ethernet Marvell AQtion 10 Gb
5 x conectores de áudio iluminados por LED
1 porta de saída óptica S / PDIF
1 x botão BIOS FlashBack
1 x botão Limpar CMOS
Conectores de E/S internos:
Relacionado com ventilador e refrigeração:
1 x 4 pinos CPU Fan header
1 x 4 pinos CPU OPT Fan header
2 x conectores de ventilador do chassi de 4 pinos
2 x conectores de ventilador do radiador de 4 pinos
2 x W_PUMP + cabeçalhos
1 x cabeçalho WB_SENSOR
1 x 2 pinos Water In header
1 x coletor de saída de água de 2 pinos
1 x cabeçote de fluxo de água de 3 pinos
Relacionado a energia:
1 x conector de alimentação principal de 24 pinos
Conector de alimentação 2 x 8 pinos + 12V
1 conector de placa gráfica PCIe de 6 pinos
Relacionado ao armazenamento:
3 slots M.2 (chave M)
1 slot DIMM.2 suporta 2 slots M.2 (chave M)
6 portas SATA de 6 Gb / s
USB:
1 porta Intel Thunderbolt 4 (USB Type-C)
1 x conector USB 3.2 Gen 2x2 (compatível com USB Type-C)
2 conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais
2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos:
1 cabeçote ARGB Gen 2 de 6 pinos para suportar 2 cabeçalhos ARGB Gen 2
1 x cabeçalho endereçável de geração 2
1 x cabeçalho RGB AURA
1 x botão de troca de BIOS
2 x botão BCLK
1 x botão FlexKey
1 x conector de áudio do painel frontal (AAFP)
1 x jumper de modo LN2
1 x cabeçalho Osc Sentido
12 x Pontos de Medição ProbeIt
1 x botão de repetir
1 x interruptor RSVD
1 x cabeçalho RSVD
1 x botão de inicialização segura
1 x interruptor de modo lento
1 x botão Iniciar
1 x interruptor V_Latch
1 x cabeçote do painel do sistema de 10-1 pinos
1 x cabeçalho do sensor térmico
Características Especiais:
Extreme OC Kit
Botão FlexKey
Modo LN2
Probelt
Botão de nova tentativa
Botão de inicialização segura
Botão de início
Modo lento
Extreme Engine Digi +
Capacitores metálicos pretos de 10K
Estrangulamento de liga MicroFine
ASUS Q-Design
M.2 Q-Latch
Liberação Q do Slot PCIe
Q-Code
Q-Connector
Q-DIMM
Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])
Q-Slot
Solução Térmica ASUS
Placa traseira do dissipador de calor M.2
Dissipador M.2
Placa traseira de aço
Design do dissipador de calor VRM
ASUS EZ DIY
Botão BIOS FlashBack
Botão Limpar CMOS
Protetor da alavanca do soquete da CPU
ProCool II
Blindagem de E / S pré-montada
SafeSlot
SafeDIMM
AURA Sync
Placa traseira de sincronização ROG AURA
Cabeçalho (s) RGB AURA
Cabeçalhos endereçáveis da Geração 2
BIOS dupla
OLED 2"
Painel frontal USB 3.2 Gen 2x2 com suporte para Quick Charge 4+
Suporte: até 60 W de carregamento *
Saída: 5/9/15 / 20V máx. 3A, PPS: 3,3–21 V máx. 3A
Compatível com QC 4.0 / 3.0 / 2.0, PD3.0 e PPS
* Para suportar 60 W, instale o cabo de alimentação no conector da placa gráfica PCIe de 6 pinos ou só pode suportar 27 W
ASUS HYDRANODE
Suporte para 2 ventiladores de chassi * (CHA_FAN1P, CHA_FAN2P)
* Visite o site da ASUS para obter a lista de compatibilidade mais recente.
Recursos de Software:
Software Exclusivo ROG:
- GameFirst VI
- ROG CPU-Z
- ROG True Voltician
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Radar Sônico III
- DTS Sound Unbound
- BullGuard Internet Security (versão completa de 1 ano)
Software Exclusivo ASUS:
Caixa de Arsenal
- AIDA64 Extreme (versão completa de 1 ano)
- AURA Creator
- AURA Sync
- Fan Xpert 4
- Cancelamento de ruído AI bidirecional
- Tela OLED
- Display LED AniMe MatrixTM
AI Suite 3
- Otimização fácil com Overclocking AI
TPU
EPU
DIGI + Controle de energia
App turbo
MyAsus
WinRAR
UEFI BIOS:
Guia de Overclocking AI
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
MemTest86
BIOS:
2x Flash ROM de 256 Mb, UEFI AMI BIOS
Gerenciamento:
WOL por PME, PXE
Acessórios:
Cabos:
1 cabo divisor ARGB 1 para 3
1 cabo divisor ARGB 1 para 2
2 cabos divisores de ventoinha 1 para 4
1 cabo de extensão RGB
3 ROG tecer cabos SATA 6G
4 cabos SATA 6 Gb / s
1 pacote de cabos de termistor 3 em 1
ROG Fan Controller:
1 x ROG Fan Controller
1 x Fan EXT PWR cabo
1 x cabo de entrada ARGB
1 x cabo de entrada USB
1 x ROG Fan Controller 3M fita de montagem
1 x manual do controlador de ventilador
ROG DIMM.2 com dissipador de calor:
1 x ROG DIMM.2 com dissipador de calor
1 x almofada M.2 para ROG DIMM.2
2 x pacote de parafusos M.2 para ROG DIMM.2
ROG True Voltician:
1 x ROG True Voltician
4 x cabos para ROG True Voltician
Diversos:
1 x antenas móveis ASUS Wi-Fi
1 x pacote de parafuso SSD M.2
1 x conector Q
1 x POR FAVOR TECLAS DAC
1 x titular da placa gráfica ROG
1 x chaveiro ROG
1 x ROG logo plate stickers
1 x ROG screwdriver
1 x adesivos ROG
1 x cartão de agradecimento ROG
1 x pacote de almofada térmica para dissipador de calor M.2
1 x drive USB com utilitários e drivers
1 x guia do usuário
