Marca:
Gigabyte
Modelo:
X570S AORUS ELITE
Formato:
ATX: 30.5 cn x 24.4 cm
CPU:
AMD Socket AM4, suporte para: AMD Ryzen 5000 Series/ Ryzen 5000 G-Series/ AMD Ryzen 4000 G-Series/ AMD Ryzen 3000 Series/ AMD Ryzen 3000 G-Series/ AMD Ryzen 2000 Series/ AMD Ryzen 2000 G-Series Processadores
(Consulte a "Lista de suporte de CPU" para obter mais informações.)
Chipset:
AMD X570
Memória:
4 x soquetes DIMM DDR4 com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para DDR4 5400(OC) / 5300(OC) / 5200(OC) / 5100(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000( OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200(OC)/2933/2667/2400/2133 MHz módulos de memória
Suporte para módulos de memória DIMM 1Rx8/2Rx8 ECC sem buffer*
* O suporte à memória ECC (modo ECC) varia de acordo com a CPU
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos:
Processador gráfico integrado:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.
Memória compartilhada máxima de 16 GB
Áudio:
Codec Realtek ALC1220-VB
* O conector de saída de linha do painel traseiro suporta áudio DSD.
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF
LAN:
Chip de LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Slots de expansão:
1 x slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen Série 5000/3000 suportam o modo PCIe 4.0 x16
Os processadores AMD Ryzen 5000 G-Series/4000 G-Series/2000 Series suportam o modo PCIe 3.0 x16
Os processadores AMD Ryzen 3000 G-Series/2000 G-Series suportam o modo PCIe 3.0 x8
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
1 x slot PCI Express x16 (PCIEX4), integrado no Chipset:
Suporte ao modo PCIe 4.0 (Nota) /3.0 x4
1 x slot PCI Express x16 (PCIEX2), integrado no Chipset:
Suportando o modo PCIe 4.0 (Nota) /3.0 x2
* O slot PCIEX4 compartilha largura de banda com o slot PCIEX2. Quando o slot PCIEX2 é preenchido, o slot PCIEX4 opera no modo x2.
(Observação) Apenas para processadores AMD Ryzen série 5000/processadores AMD Ryzen série 3000.
Tecnologia Multi-gráficos:
Suporte para as tecnologias AMD Quad-GPU CrossFire e 2-Way AMD CrossFire
(Nota) Apenas para processadores AMD Ryzen 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series.
Armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, compatível com Socket 3, chave M, SSDs tipo 2260/2280/22110:
Os processadores AMD Ryzen Série 5000/3000 suportam SSDs SATA e PCIe 4.0 x4/x2
Os processadores AMD Ryzen 5000 G-Series/4000 G-Series/3000 G-Series/2000 Series/2000 G-Series suportam SSDs SATA e PCIe 3.0 x4/x2
2 x conectores M.2 (M2B_SB/M2C_SB), integrados no Chipset, suportando SSDs Socket 3, M key, tipo 2260/2280/22110:
Suporta SSDs SATA e PCIe 4.0 (Nota) /3.0 x4/x2
6 x conectores SATA 6Gb/s, integrados no Chipset:
Suporte para RAID 0, RAID 1 e RAID 10
* Consulte "1-7 Internal Connectors" para obter os avisos de instalação dos conectores M.2 e SATA.
(Observação) Apenas para processadores AMD Ryzen série 5000/processadores AMD Ryzen série 3000.
USB:
CPU:
4 x portas USB 3.2 Gen 1 no painel traseiro
Chipset + ASMedia USB 3.2 Gen 2x2 Controlador:
1 x porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 2x2
Chipset:
1 x porta USB Type-C com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
3 x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
4 x portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos
Chipset + 2 Hubs USB 2.0:
8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador da CPU de refrigeração a água
3 x cabeçalhos de ventilador do sistema
1 x ventilador do sistema / cabeçalho da bomba de resfriamento de água
2 x cabeçalhos de fita de LED endereçáveis
2 x cabeçalhos de tiras de LED RGB
1 x faixa de LED do cooler da CPU/cabeçalho da faixa de LED RGB
3 x M.2 Soquete 3 conectores
6 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C, com suporte a USB 3.2 Gen 2
2 x conectores USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x conector de placa adicional Thunderbolt
1 x jumper CMOS claro
＊Todos os conectores de ventoinha estão sujeitos a suporte AIO_Pump, Bomba e ventoinha de alto desempenho com capacidade de fornecer até 2A/12V @ 24W.

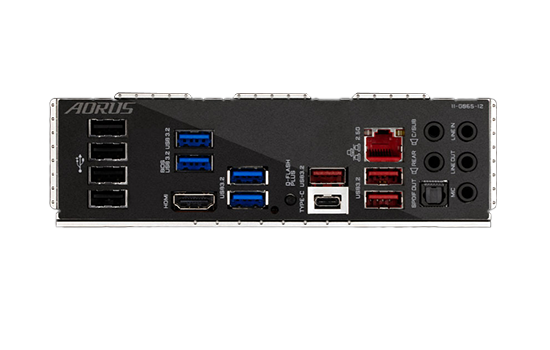

Conectores do painel traseiro:
4 x portas USB 2.0/1.1
1 x porta HDMI
4 x portas USB 3.2 Gen 1
1 x botão Q-Flash Plus
1 x porta USB Type-C®, com suporte a USB 3.2 Gen 2x2
3 x portas USB 3.2 Gen 2 Tipo A (vermelho)
1 x porta RJ-45
1 x conector de saída S/PDIF óptico
5 x tomadas de áudio
Controlador de E/S:
Chip controlador de E/S iTE
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador * Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.
BIOS:
1 x Flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS
EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress
Software empacotado:
Norton Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek 8125
Sistema operacional:
Suporte para Windows 10 64 bits
