Marca:
Gigabyte
Modelo:
Z690 AORUS ELITE DDR5
CPU:
Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 12ª geração *
O cache L3 varia com a CPU
* Consulte a "Lista de suporte de CPU" para obter mais informações.
Chipset:
Chipset Intel Z690 Express
Memória:
Suporte para módulos de memória DDR5 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MHz
4 x soquetes DDR DIMM que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 sem buffer ECC (operam no modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos a bordo:
Processador gráfico integrado - suporte a gráficos HD Intel:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
Realtek ALC1220-VB CODEC
* A saída de linha do painel traseiro suporta áudio DSD.
Áudio de alta definição
Saída analógica de 2 canais
Suporte para sinais digitais de 7.1 canais de saída S / PDIF
* A saída real dos sinais digitais pode variar dependendo do conteúdo de reprodução e do software usado, e um DAC externo é necessário.
LAN:
Chip Realtek 2,5 GbE LAN (2,5 Gbps / 1 Gbps / 100 Mbps)s)
Slots de expansão:
1 x slot PCI Express x16, rodando em x16 (PCIEX16)
* Para um ótimo desempenho, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 5.0.)
2 x slots PCI Express x16, rodando em x4 (PCIEX4_1, PCIEX4_2)
(Os slots PCIEX4 estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Gráfica:
Suporte para tecnologias AMD Quad-GPU CrossFire e AMD CrossFire de 2 vias
Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte a SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a SSD PCIe 4.0 x4/x2) (M2M_SB)
2 x conectores M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte a SSD PCIe 4.0 x4/x2) (M2Q_SB/M2P_SB)
6 x conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
* Consulte "2-7 conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.
Intel Optane Memory Ready
* A aceleração do sistema com Intel Optane Memory só pode ser habilitada nos conectores M.2 suportados pelo chipset.
USB:
Chipset:
1 x porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 2x2
1 x porta USB Type-C com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
2 x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
5 x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + 2 Hub USB 2.0:
8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores de E / S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador da CPU de refrigeração a água
3 x cabeçalhos de ventilador do sistema
1 x ventilador do sistema / cabeçalho da bomba de resfriamento de água
2 x cabeçalhos de fita de LED endereçáveis
2 x cabeçalhos de tiras de LED RGB
4 x M.2 Soquete 3 conectores
6 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C, com suporte a USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
2 x conectores de placa adicional Thunderbolt
1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reset
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x jumper CMOS claro
＊Todos os conectores de ventoinha estão sujeitos a suporte AIO_Pump, Bomba e ventoinha de alto desempenho com capacidade de fornecer até 2A/12V @ 24W.

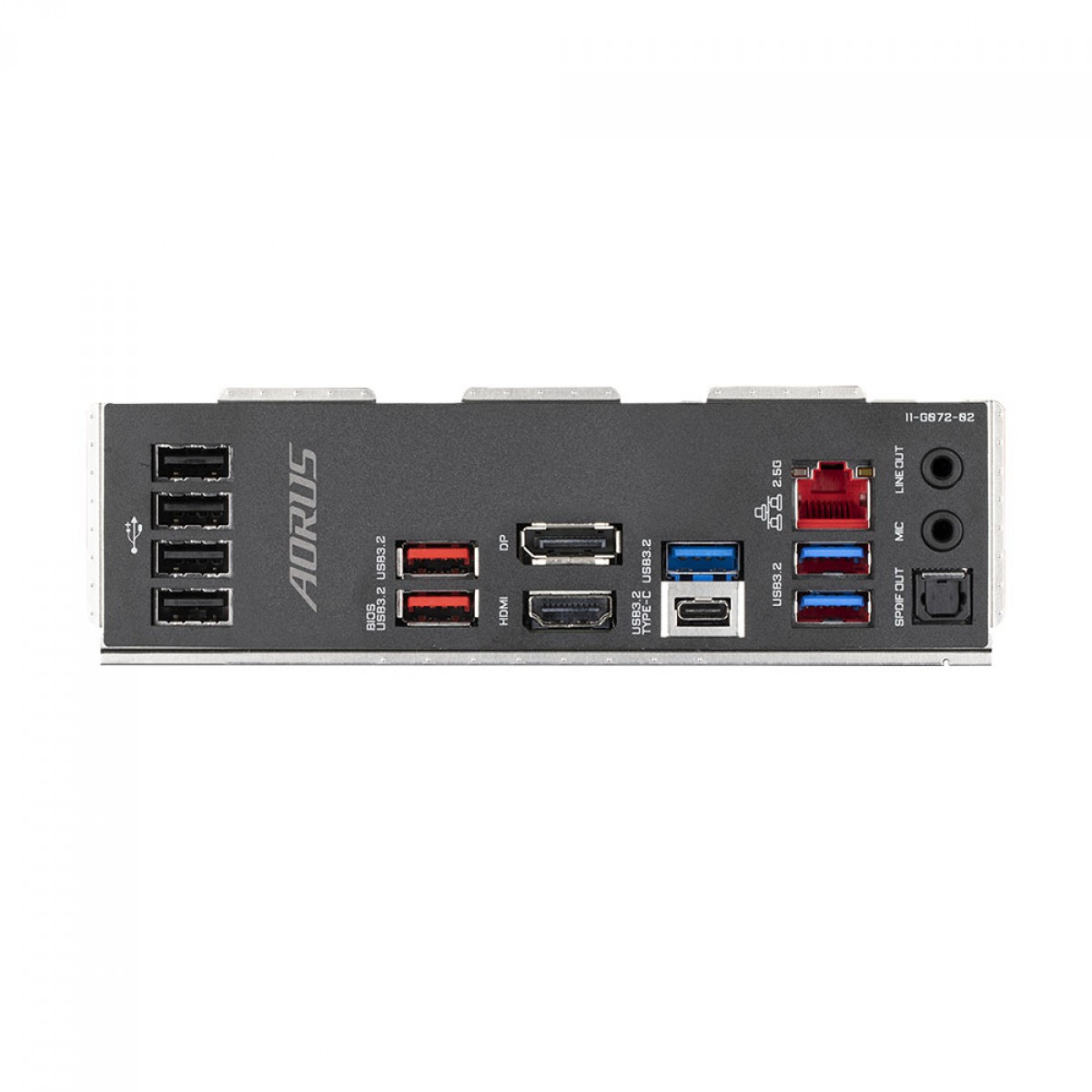

Conectores do painel traseiro:
1 x porta USB Type-C, com suporte a USB 3.2 Gen 2x2
2 x portas USB 3.2 Gen 2 Tipo A (vermelho)
3 x portas USB 3.2 Gen 1
4 x portas USB 2.0/1.1
1 x porta HDMI
1 x DisplayPort
1 x porta RJ-45
1 x conector de saída S/PDIF óptico
2 x tomadas de áudio
Controlador I/O:
iTE I/O Controller Chip
Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.
BIOS:
Flash de 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características exclusivas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS
EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress
Software empacotado:
Norton Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
