Marca:
Gigabyte
Modelo:

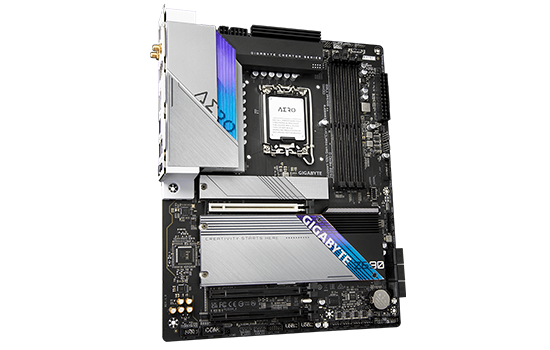

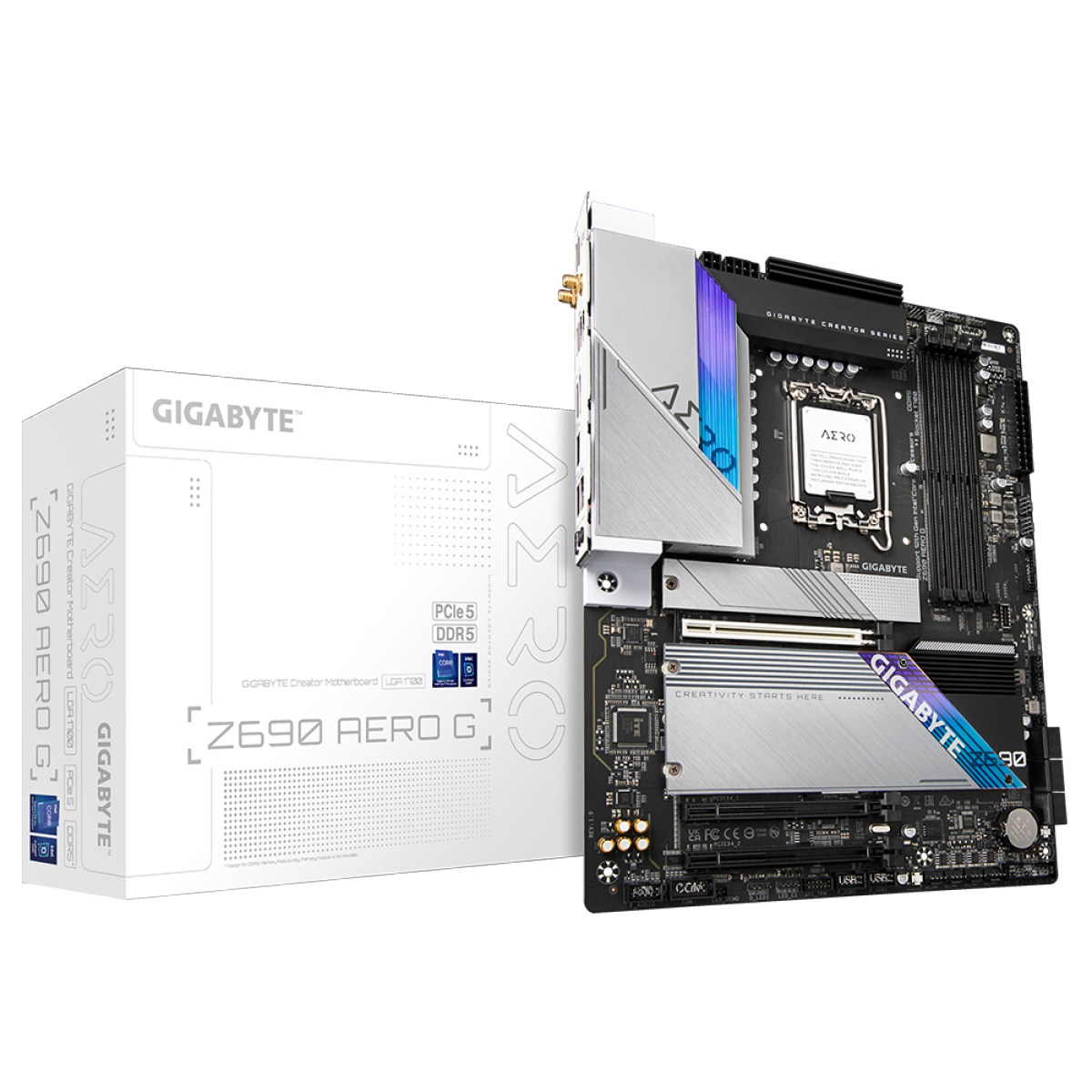

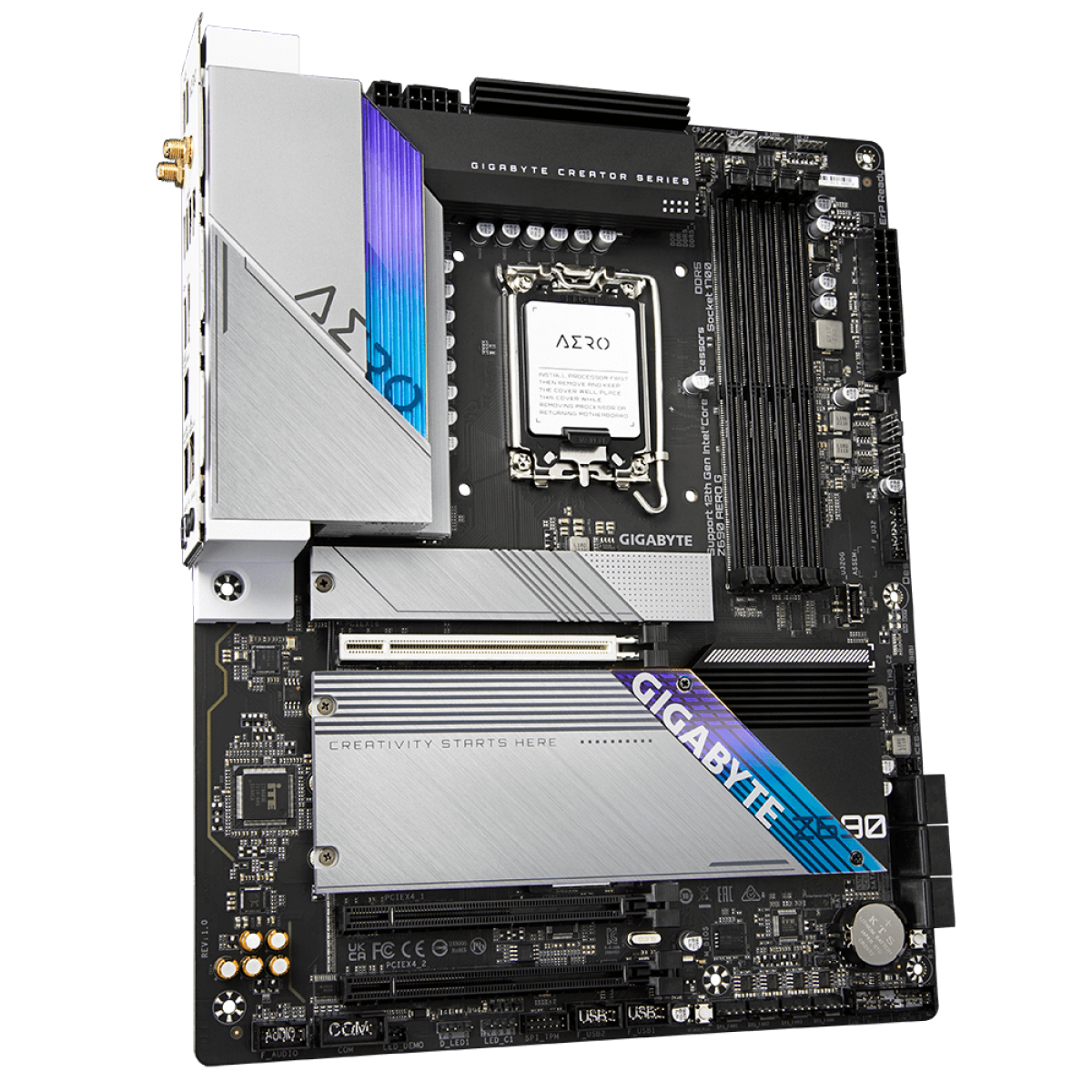

Z690 AERO G DDR5 - REV 1.0
CPU:
Soquete LGA1700: suporte para processadores de 12ª geração: Intel Core i9 / Intel Core i7 / Intel Core i5
O cache L3 varia com a CPU
Chipset:
Chipset Intel Z690 Express
Memória:
Suporte para módulos de memória DDR5 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MHz
4 x soquetes DDR DIMM que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam no modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos a bordo:
Processador gráfico integrado - suporte a gráficos HD Intel:
1 x porta USB Type-C, suportando saídas de vídeo USB Type-C e DisplayPort e uma resolução máxima de 4096x2304@60 Hz
* Suporte para desenhar tablets e 20V@3A de fornecimento de energia.
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@30 Hz
* Suporte para versão HDMI 1.4 e HDCP 2.3.
Áudio:
CODEC Realtek ALC4080
Áudio de alta definição
Saída analógica de 2 canais
Suporte para sinais digitais de 7.1 canais de saída S/PDIF
* A saída real dos sinais digitais pode variar dependendo do conteúdo de reprodução e do software usado, e é necessário um DAC externo.
LAN:
Chip de LAN Intel 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio:
Módulo WIFI
WIFI a, b, g, n, ac, ax, compatível com banda dupla de 2,4/5 GHz
BLUETOOTH 5.2
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
* A taxa de dados real pode variar dependendo do ambiente e do equipamento.
Slots de expansão:
1 x slot PCI Express x16, rodando em x16 (PCIEX16)
* Para um ótimo desempenho, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 5.0.)
2 x slots PCI Express x16, rodando em x4 (PCIEX4_1, PCIEX4_2)
(Os slots PCIEX4 estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Gráfica:
Suporte para as tecnologias AMD Quad-GPU CrossFire e 2-Way AMD CrossFire
Interface de armazenamento:
CPU - 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte a SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset - 2 x conectores M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte a SSD PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a SSD PCIe 4.0 x4/x2) (M2M_SB)
6 x conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
* Consulte "2-7 conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.
Intel Optane Memory Ready
* A aceleração do sistema com Intel Optane Memory só pode ser habilitada nos conectores M.2 suportados pelo chipset.
USB:
Chipset - 2 x portas USB Type-C, com suporte a USB 3.2 Gen 2x2
(1 porta no painel traseiro, 1 porta disponível através do conector USB interno)
1 x porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 1
2 x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
2 x portas USB 3.2 Gen 1 disponíveis através do conector USB interno
2 x portas USB 2.0/1.1 no painel traseiro
Chipset + USB 3.2 Gen 1 Hub:
4 x portas USB 3.2 Gen 1 no painel traseiro
Chipset + Hub USB 2.0:
4 x portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores de E / S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador da CPU de refrigeração a água
4 x cabeçalhos de ventilador do sistema
2 x cabeçotes da bomba de resfriamento de água/ventilador do sistema
2 x cabeçalhos de fita de LED endereçáveis
2 x cabeçalhos de tiras de LED RGB
4 x M.2 Soquete 3 conectores
6 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C, com suporte a USB 3.2 Gen 2x2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho de detecção de ruído
2 x conectores de placa adicional Thunderbolt
1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus
1 x botão de reset
1 x jumper de reinicialização
2 x cabeçalhos do sensor de temperatura
1 x jumper CMOS claro

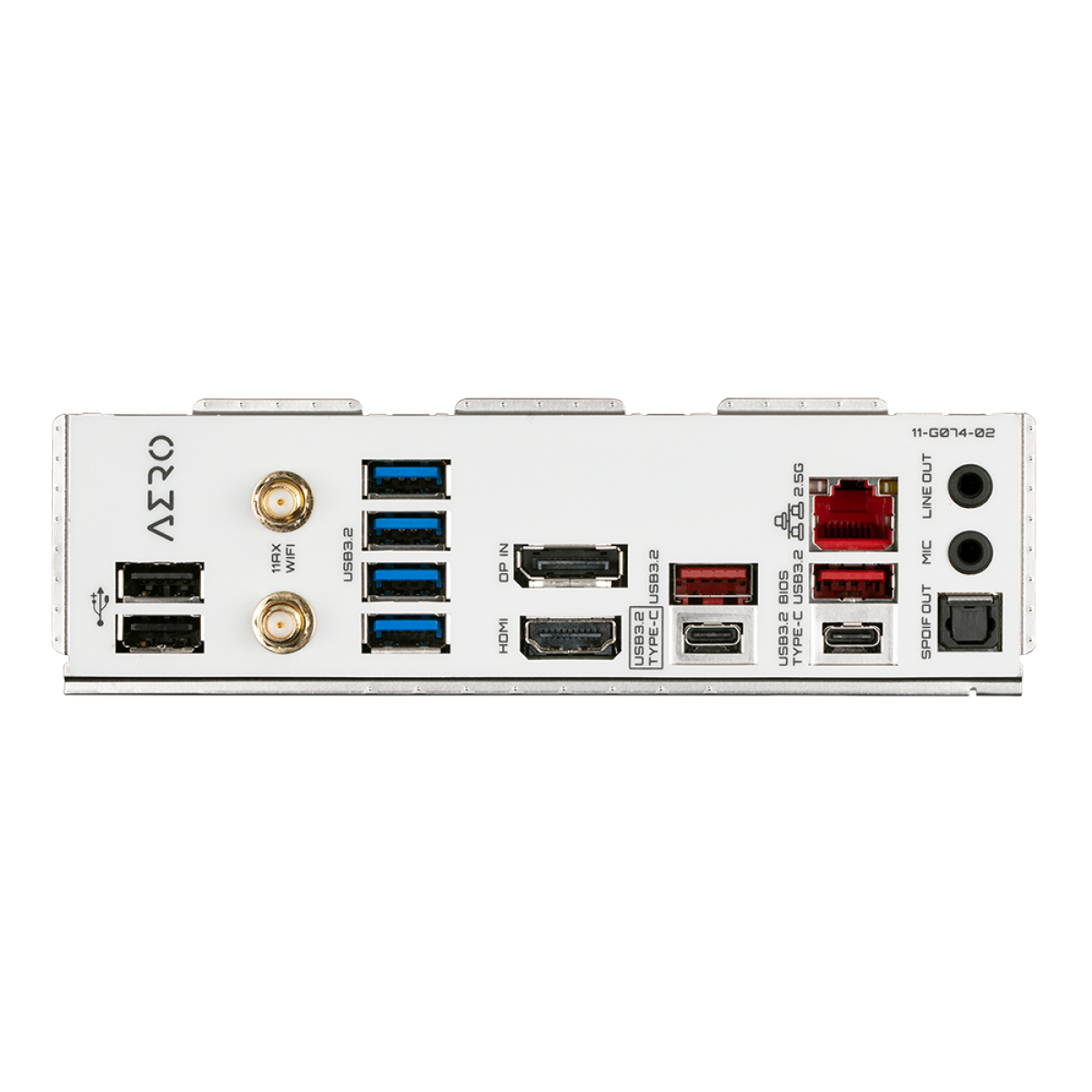

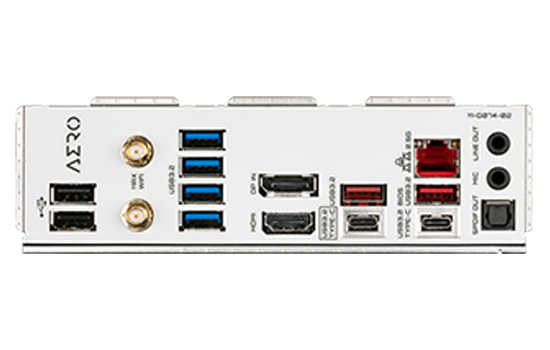

Conectores do painel traseiro:
2 x portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
4 x portas USB 3.2 Gen 1
1 x porta de entrada DisplayPort
1 x porta HDMI
2 x portas USB 3.2 Gen 2 Tipo A (vermelho)
1 x porta USB Type-C, com suporte a USB 3.2 Gen 2x2
1 x porta USB Type-C, com suporte a USB 3.2 Gen 1
1 x porta RJ-45
1 x conector de saída S/PDIF óptico
2 x tomadas de áudio
Controlador de E/S:
Chip controlador de E/S iTE
Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.
Detecção de ruído
BIOS:
1 x flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS
EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress
Software empacotado:
Norton Internet Security (versão OEM)
cFosSpeed
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 64 bits
Fator de forma:
Fator de forma ATX; 30,5 cm x 24,4 cm
