Marca:
Gigabyte
Modelo:

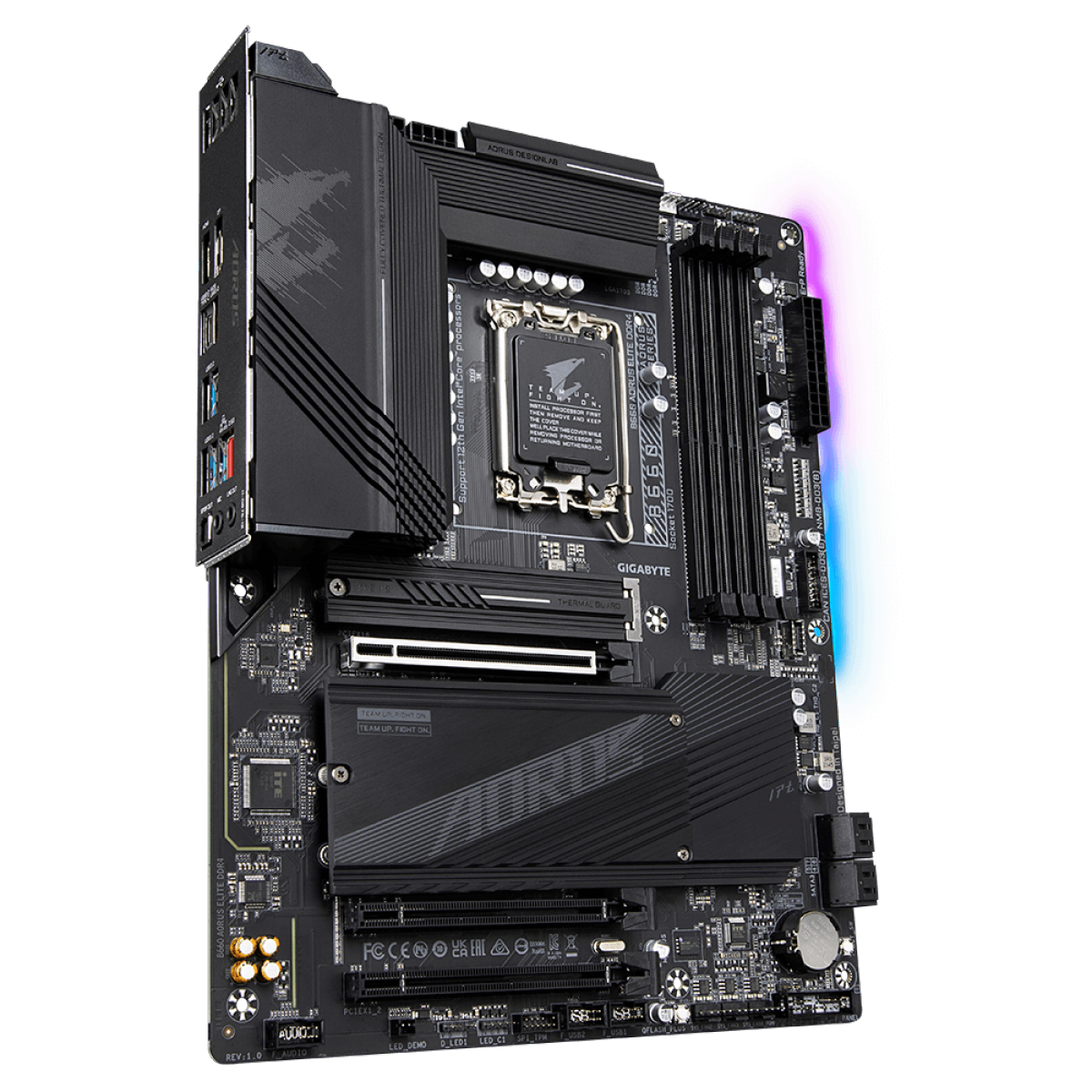

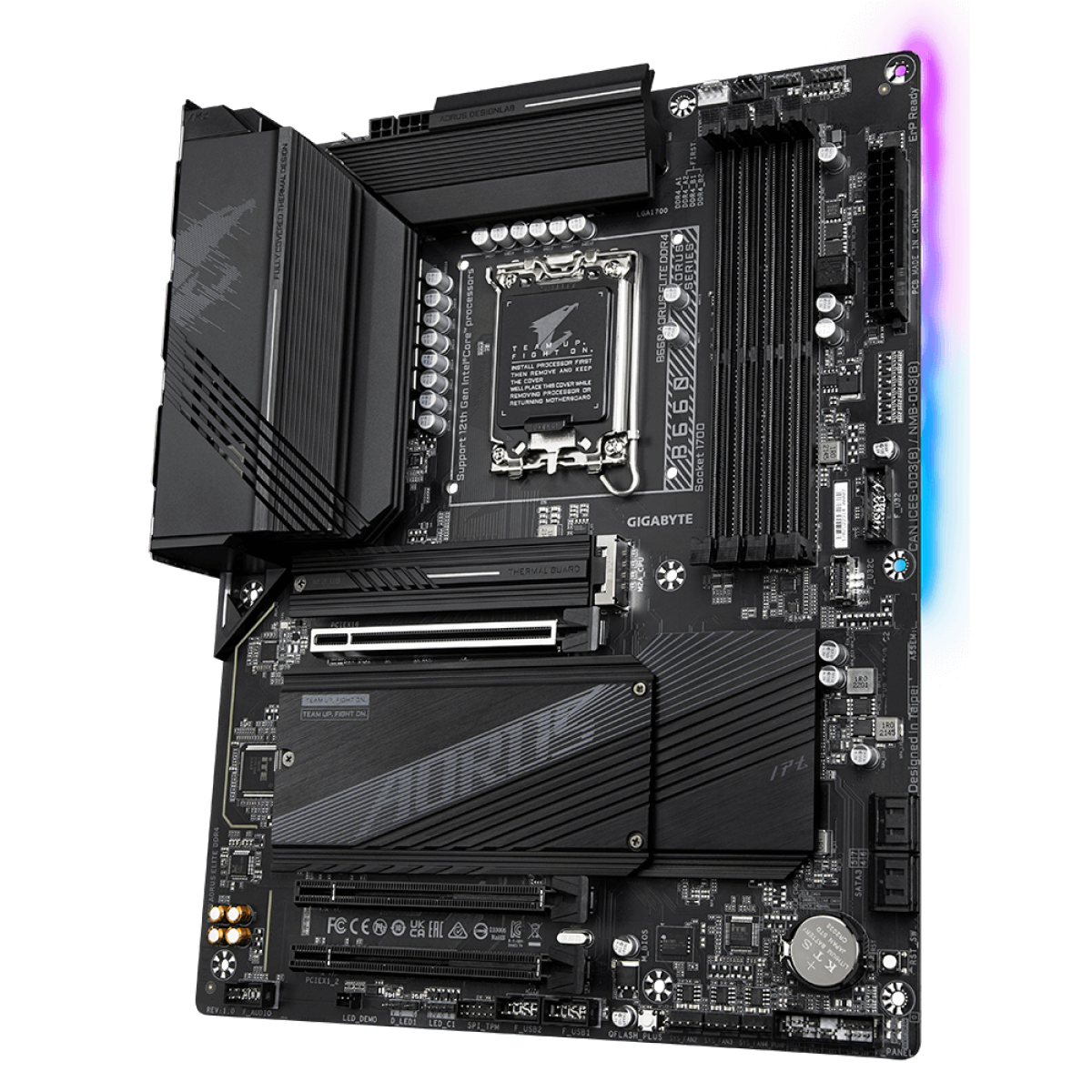

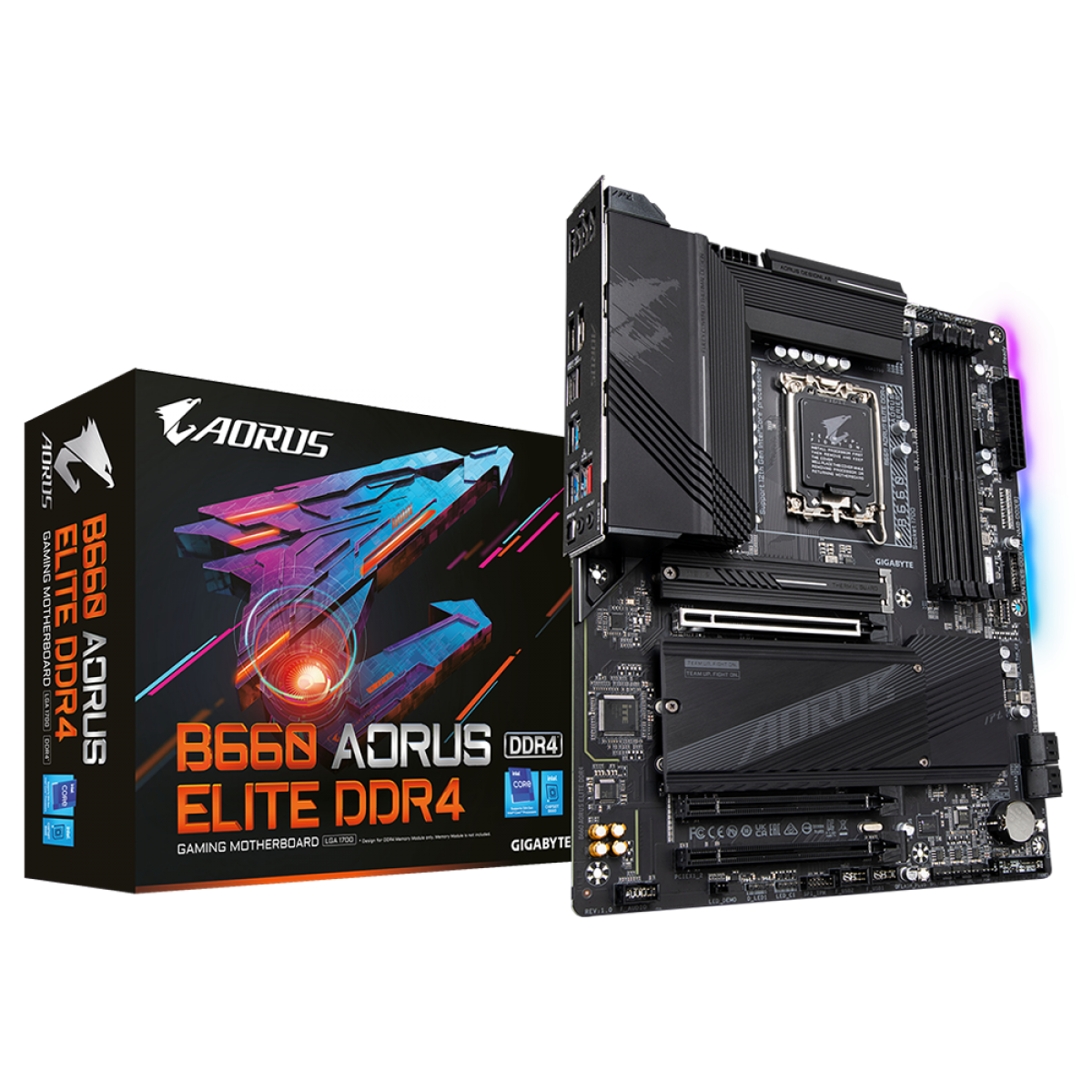

B660 AORUS ELITE DDR4
CPU:
Soquete LGA1700: suporte para processadores Intel ® Core™ de 13ª geração e processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 12ª geração*
O cache L3 varia com a CPU
Chipset:
B660
Memória:
Suporte para DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / Módulos de memória 3400(OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 MHz
4 soquetes DDR4 DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos integrados:
Processador gráfico integrado-Intel® HD Graphics support:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa primeiro abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar a configuração padrão. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.
Suporte para saída S/PDIF
LAN:
Chip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Slots de expansão:
1 x slot PCI Express x16, rodando em x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.)
2 x slots PCI Express x1
(os slots PCIEX1 estão em conformidade com o padrão PCI Express 3.0.)
Interface de armazenamento:
CPU:
1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)
1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 3.0 x4/x2 compatível com SSD) (M2M_SB)
4 conectores SATA 6Gb/s
Suporte para SATA RAID 0, RAID 1, RAID 5 e RAID 10
Intel ® Optane™ Memory Ready
* A aceleração do sistema com Intel ® Optane™ Memory só pode ser habilitada nos conectores M.2 suportados pelo chipset.
USB:
Chipset:
2 portas USB Type-C ® com suporte USB 3.2 Gen 2 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno)
1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
2 portas USB 3.2 Gen 1, disponíveis através do conector USB interno
Chipset + Hub USB 3.2 Gen 1:
4 portas USB 3.2 Gen 1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores internos de E/S:
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 conector de alimentação ATX 12V de 4 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador da CPU de refrigeração a água
3 x cabeçalhos do ventilador do sistema
1 x ventilador do sistema/cabeçote da bomba de resfriamento de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa de LED RGB
3 x M.2 Socket 3 conectores
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB Type-C ® , com suporte para USB 3.2 Gen 2
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reset
1 x botão Q-Flash Plus
1 x jumper de reset
1 x jumper CMOS claro

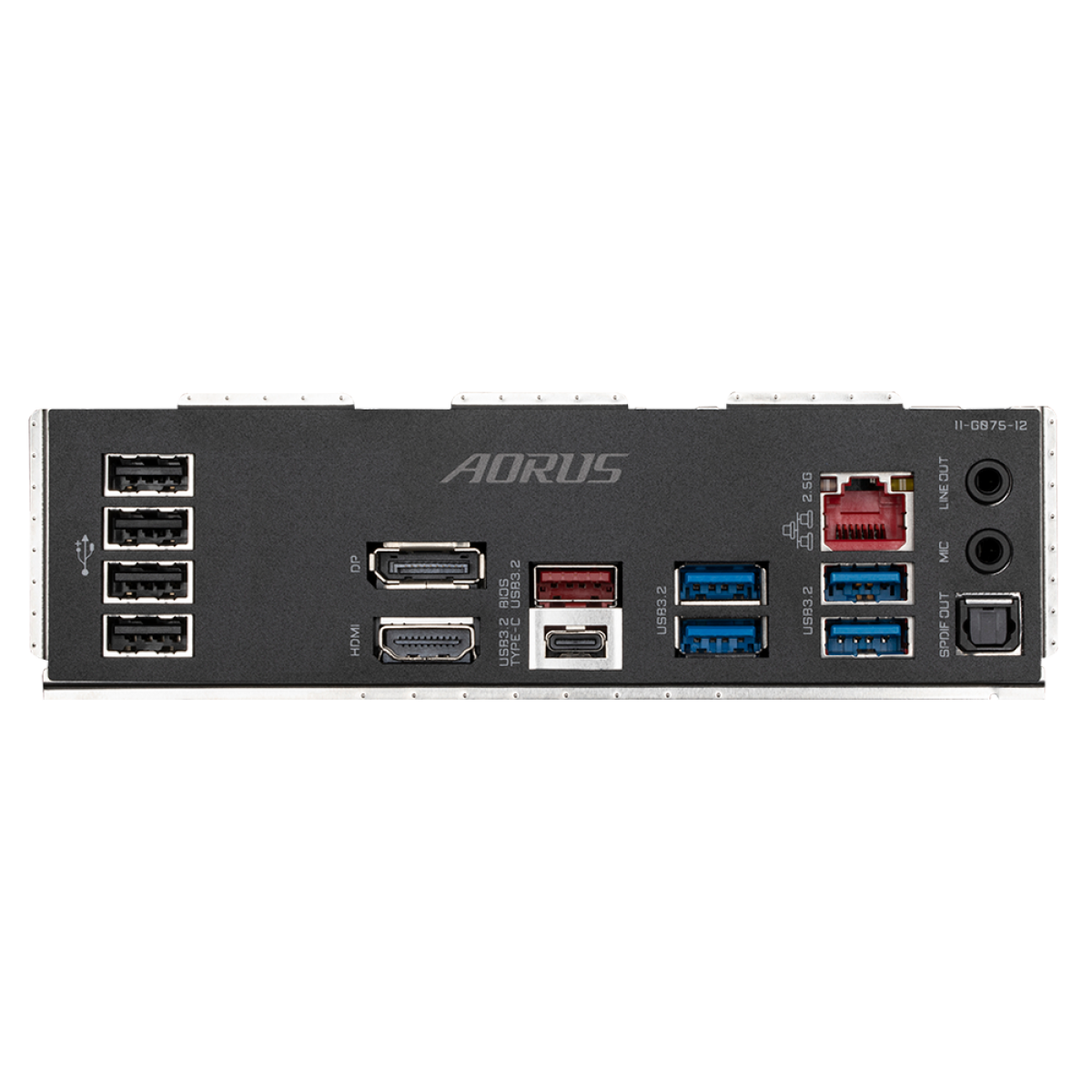

Conectores do painel traseiro:
1 porta USB Type-C ® , com suporte para USB 3.2 Gen 2
1 porta USB 3.2 Gen 2 tipo A (vermelha)
4 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
1 x DisplayPort
1 porta HDMI 2.0
1 porta RJ-45
1 x conector óptico de saída S/PDIF
2 x conectores de áudio
Controlador de E/S:
Chip Controlador iTE I/O
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do fan
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do fan
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do fan (bomba) dependerá do fan (bomba) instalado.
BIOS:
1 flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. Visualizador de informações do sistema de backup inteligente
@BIOS
EasyTune
RGB Fusion
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress
Bundled Software:
Norton ® Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma:
ATX; 30,5 x 24,4 cm
